KBD Build Neko

microUSB PCB Solder Plate ---- Type-Cコネクタ
V ---- VCC
D+ ---- D+
D- ---- D-
G ---- GND
表記通りにシリコンワイヤーをハンダで取り付けてください。

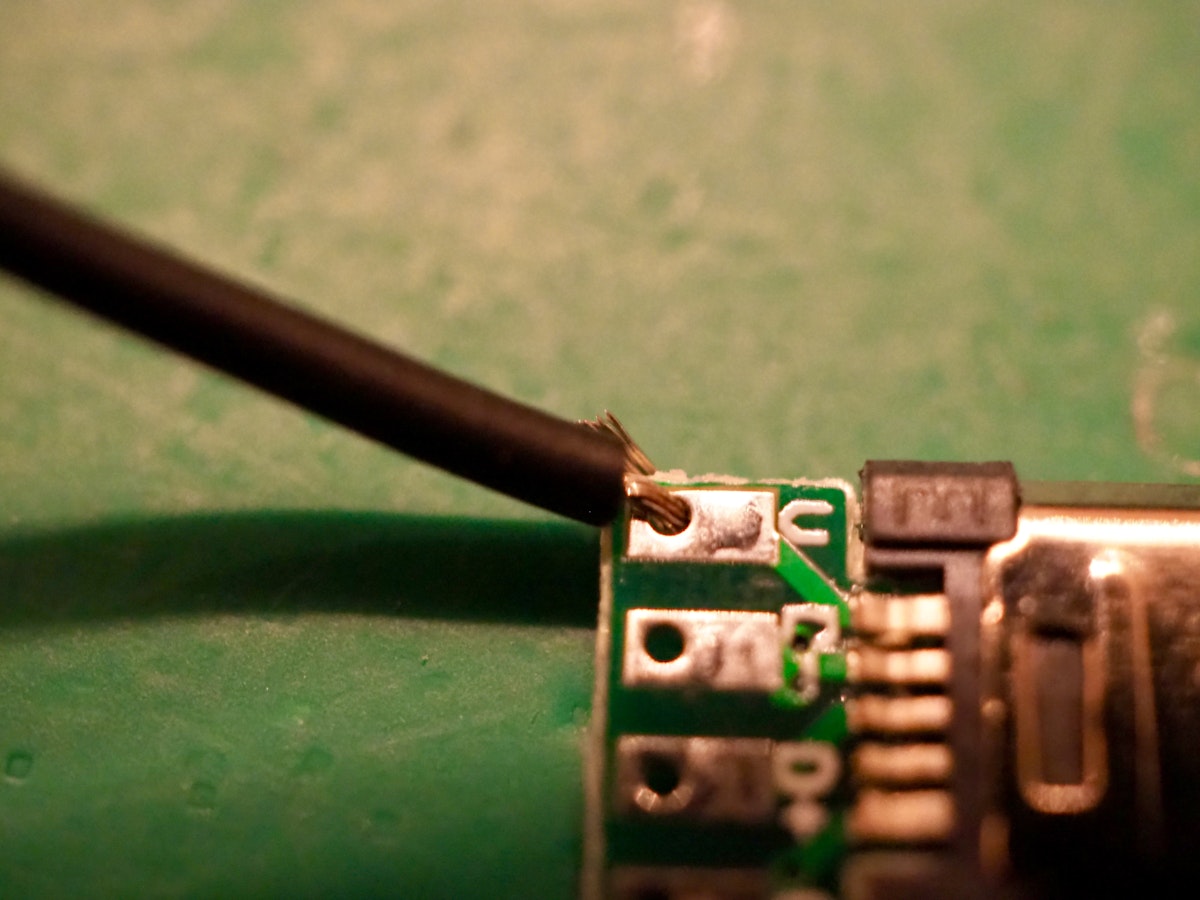

シリコンワイヤーをよってから穴に入れて、ピンセットやラジオペンチでパーツを抑えて全て半田をしてください。

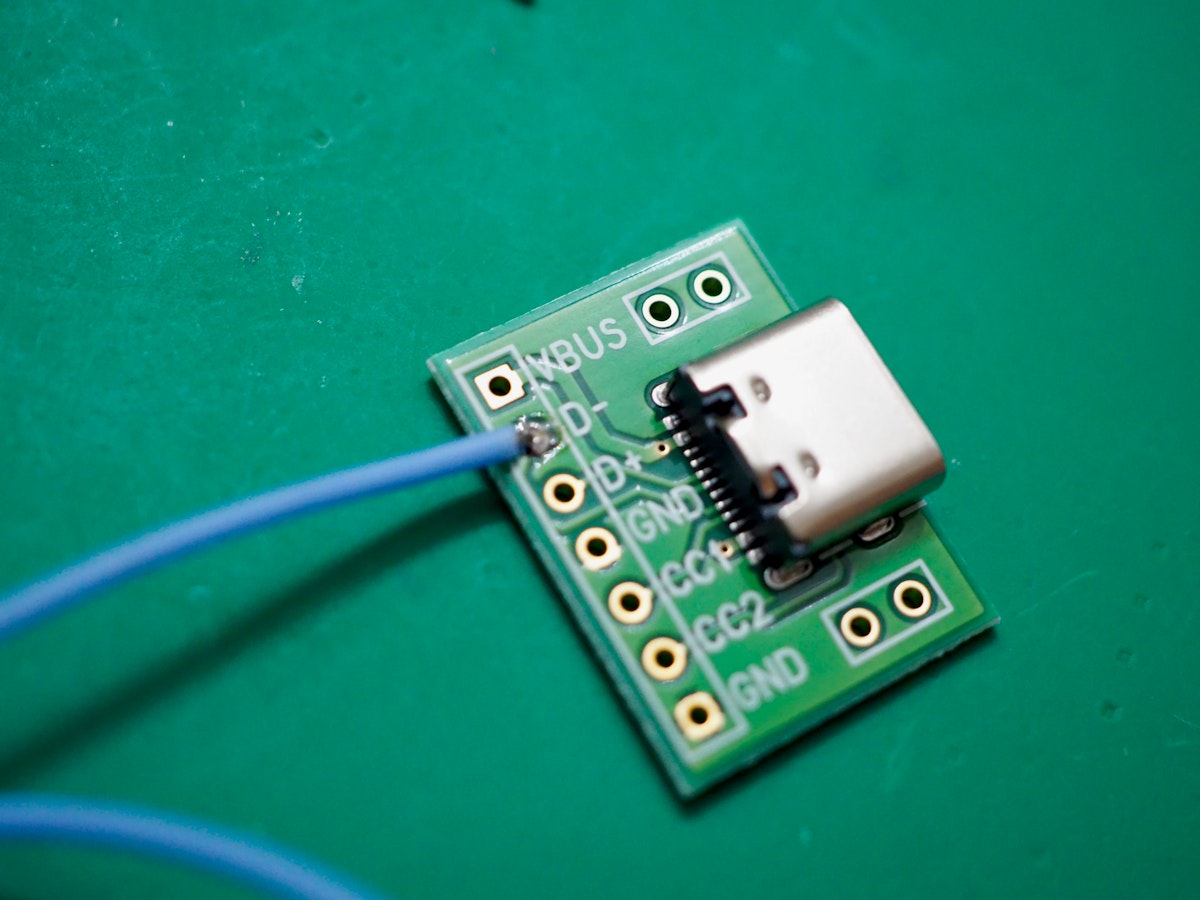

コネクタ側も同じ様に取り付ける穴を確認しながら、シリコンワイヤーをよってから穴に入れて全て半田をしてください。

キットに抵抗が付属してる場合

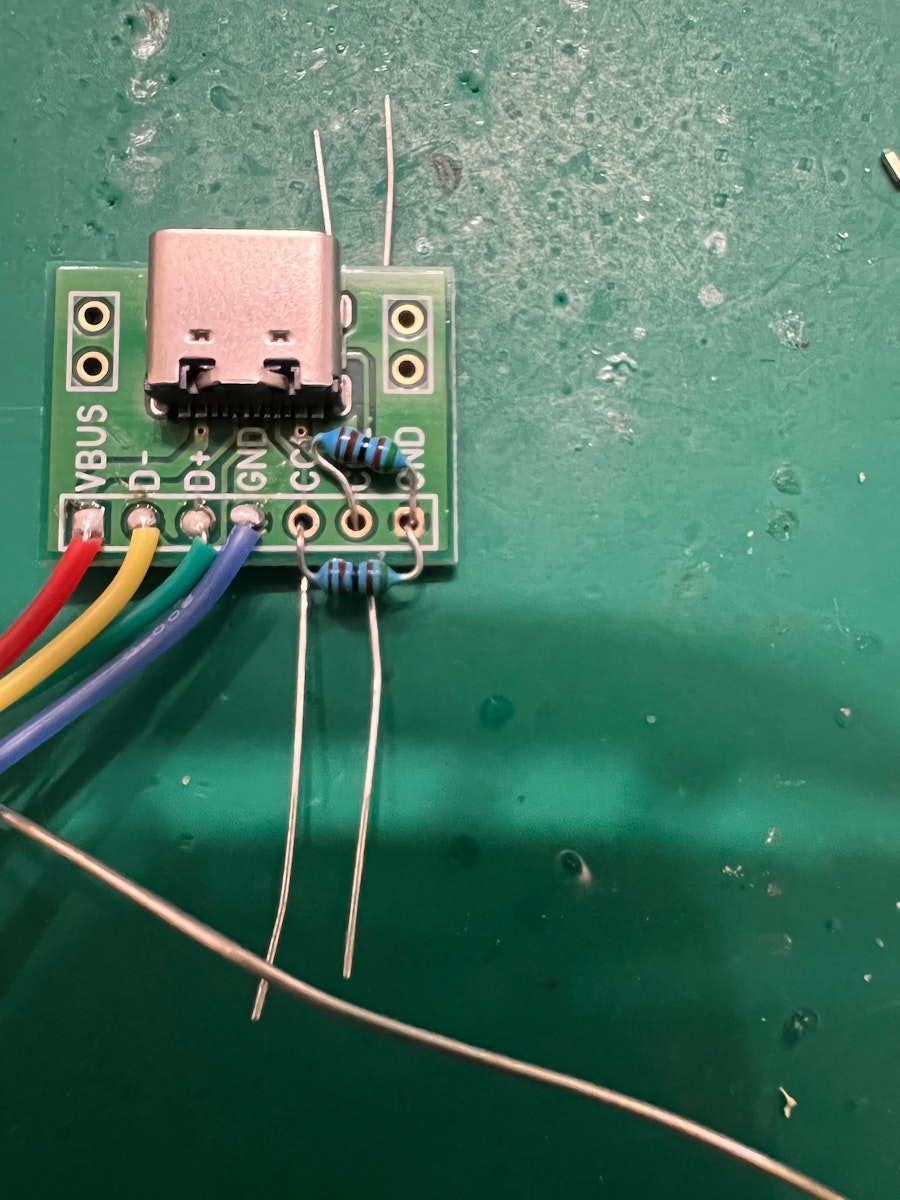

写真のようにCC1-GND、CC2-GNDとそれぞれ抵抗を通します。

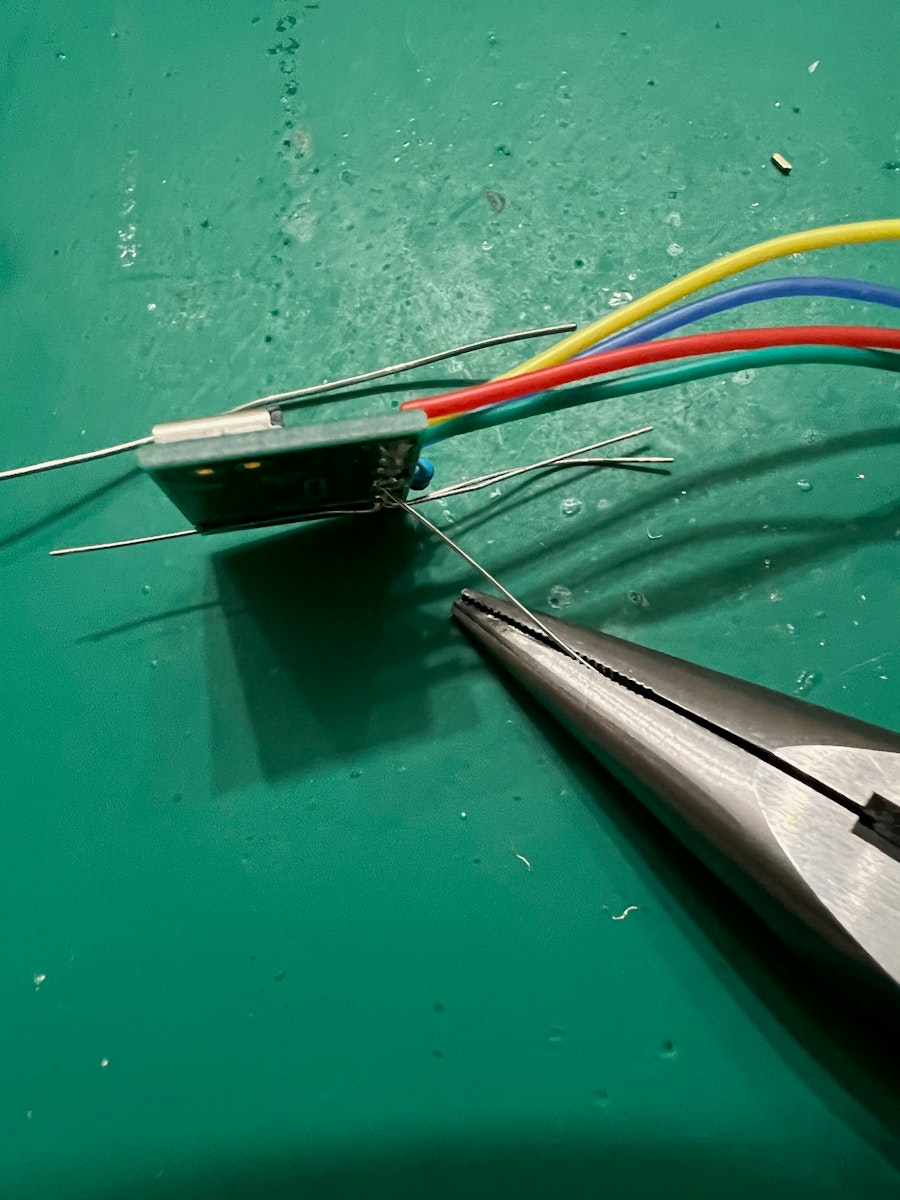

抵抗の足を穴に通しにくい場合はラジオペンチを使って引っ張ってください。

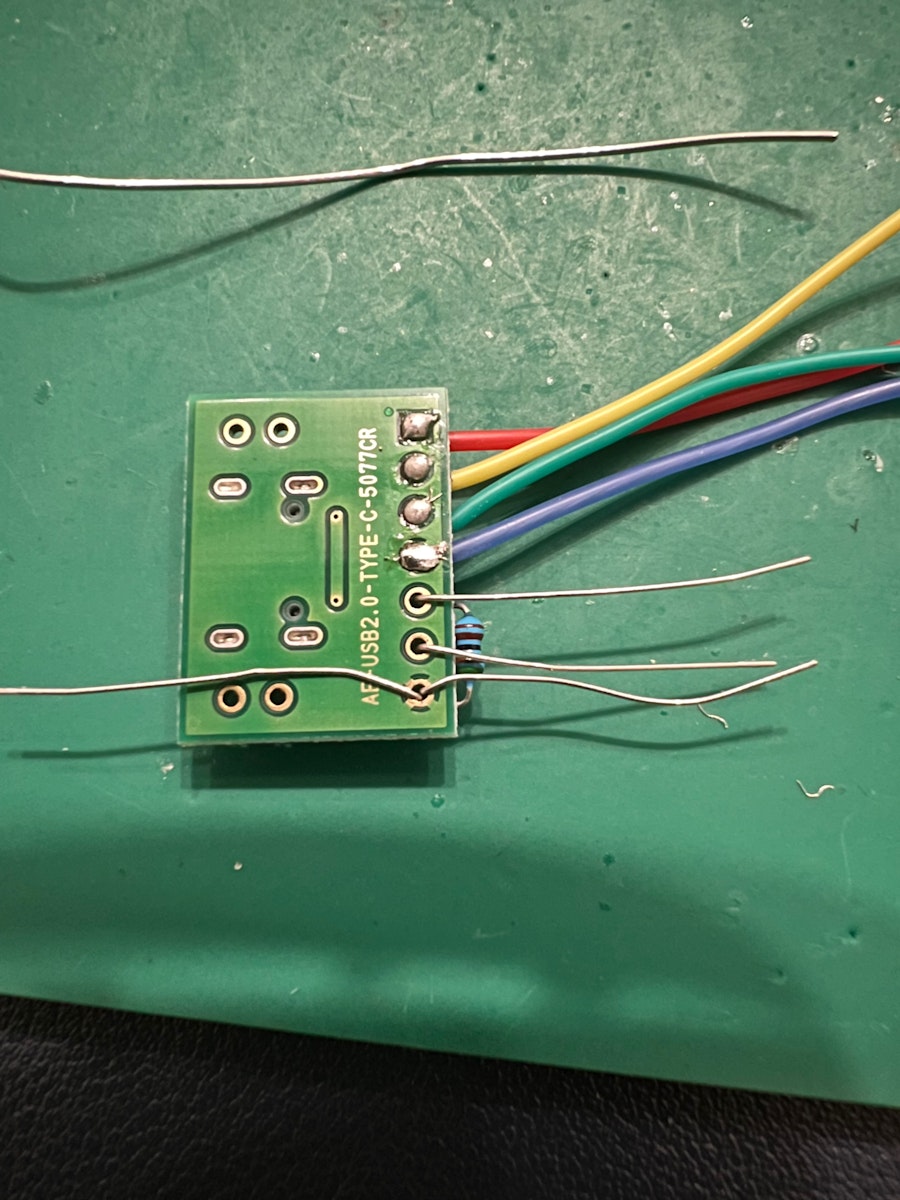

通したら足を折って仮固定します。

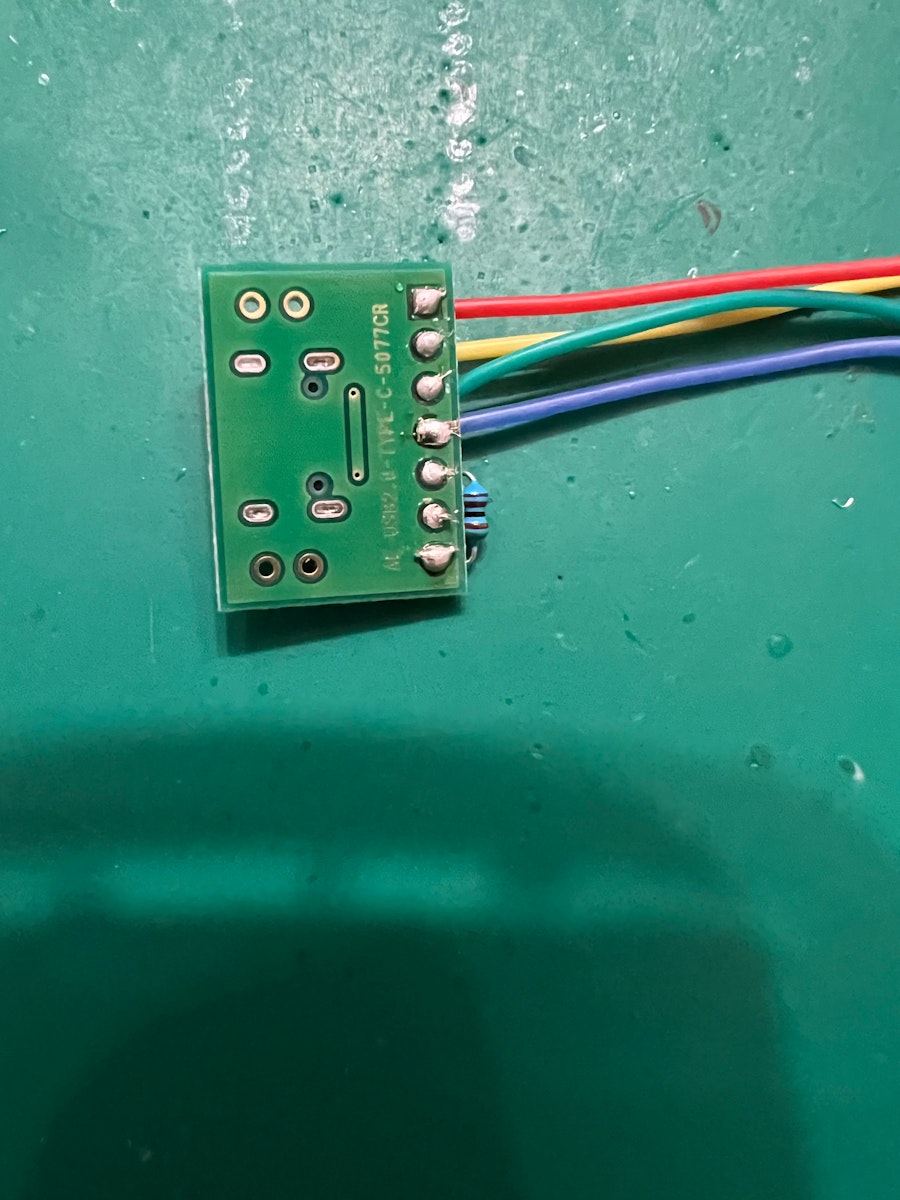

裏の方が半田をし易いので裏から半田をし、ニッパーで足をカットしてください。

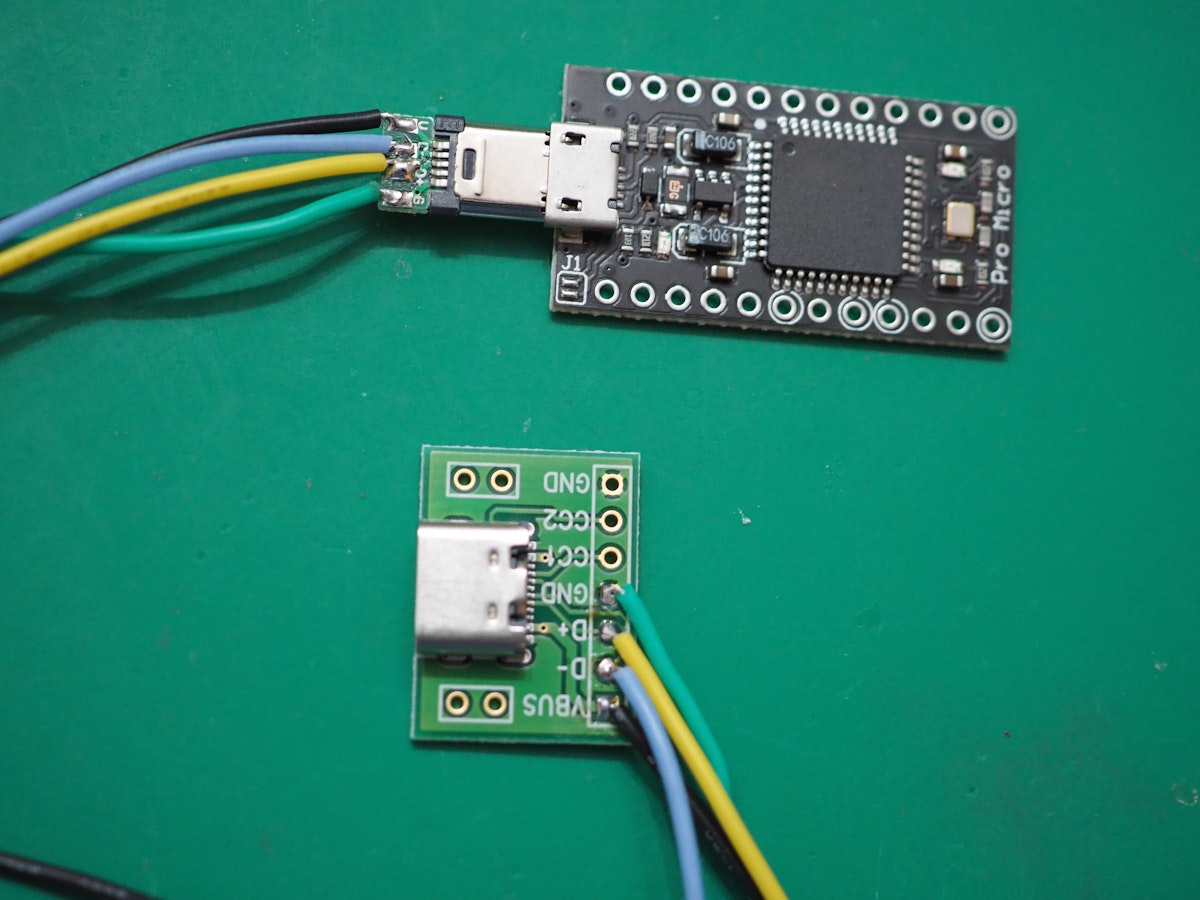

出来上がったドーターボードをProMicroに接続し再度ファームウェアの書き込みを行って下さい。
microUSB PCB Solder Plateはリバーシブルタイプになっているので、どちら側からでも刺さります。
都合の良い面を選んでProMicroに取り付けてください。

ここで書き込みが出来ない場合はドーターボードの接続が上手くいっていないのでハンダした部分を見直して下さい。
書き込みが出来れば完成です。

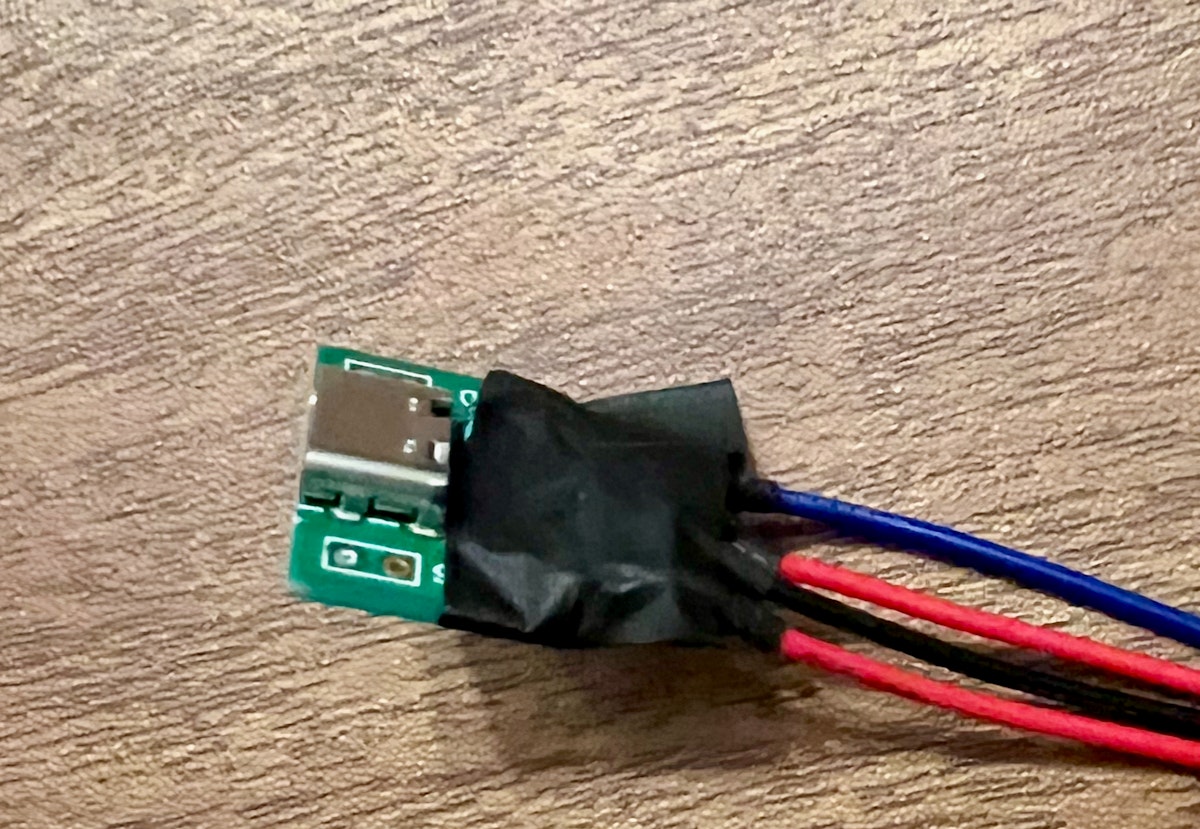

Type-Cコネクタの下にソケットが来る場合は、Type-Cコネクタとソケットが触れないようにマスキングテープなどを貼って絶縁してください。
