KBD Build Neko

PGA2040の取り付け

必ず両面を半田して下さい。

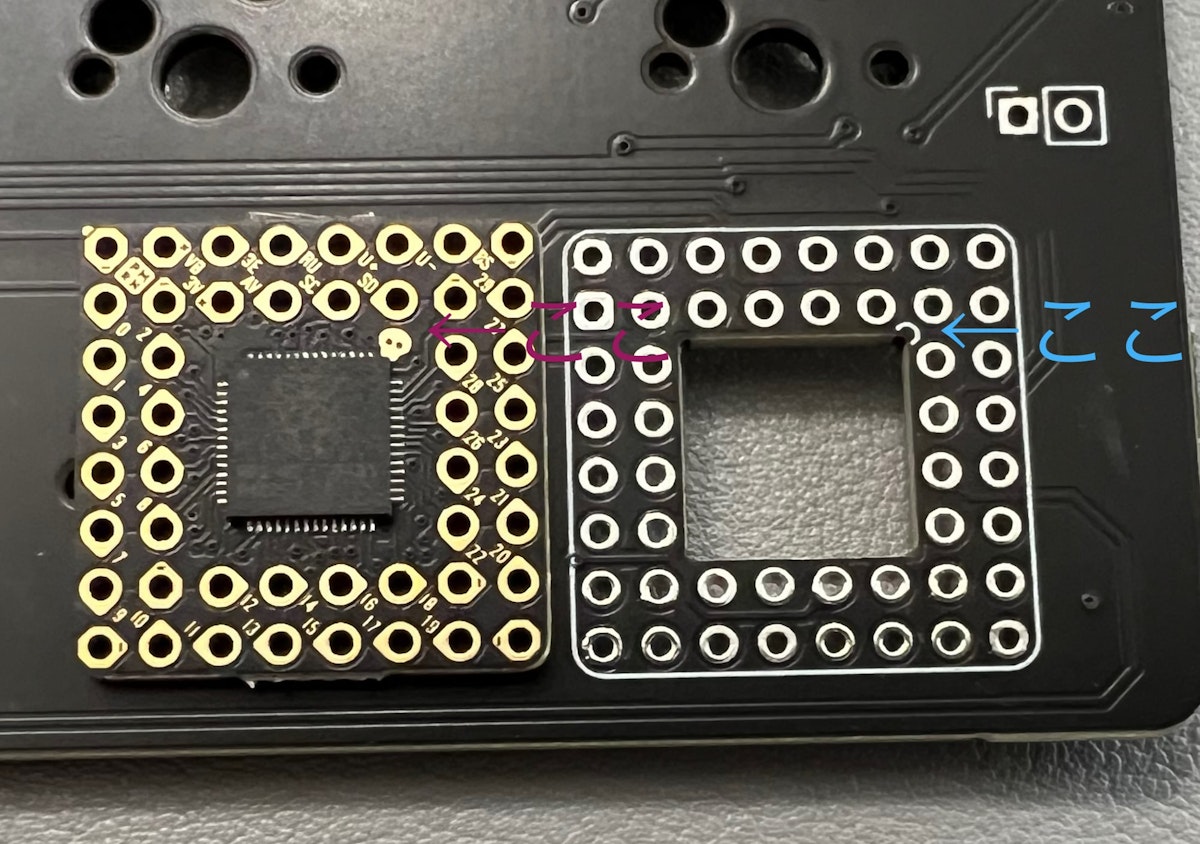

半円とドクロマークが重なるように取り付けます。

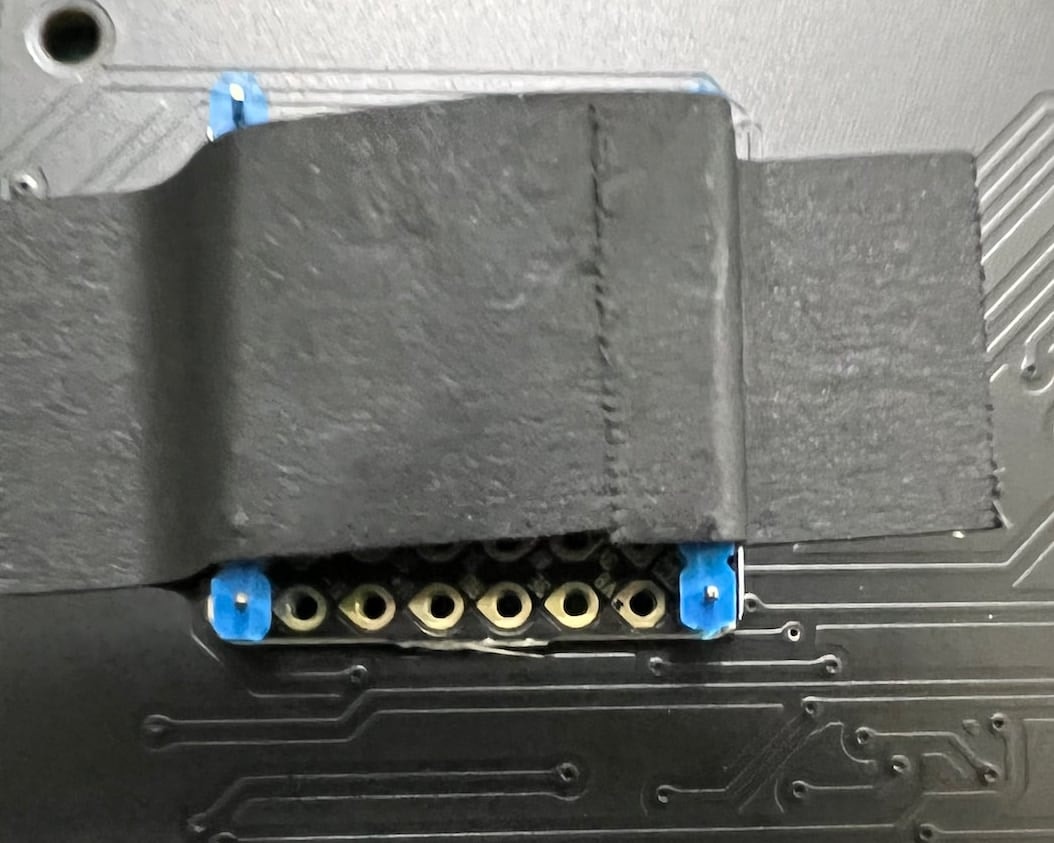

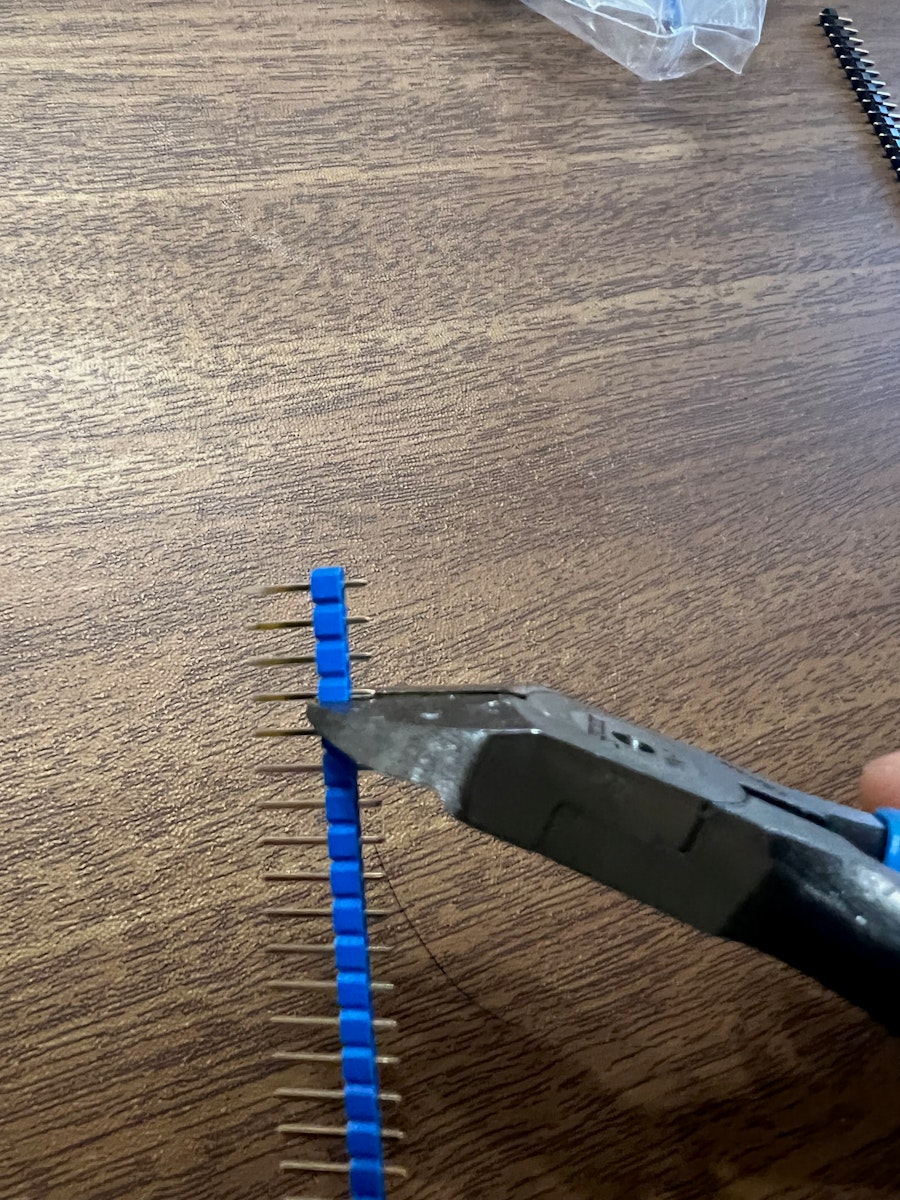

ピンの向きはどちら側でもいいですので、細ピンヘッダをピンの数合わせてプラ部分をニッパーでカットし、細ピンヘッダをセットしたらマスキングテープなどで固定します。
1x8が4本、1x4が4本必要になります。

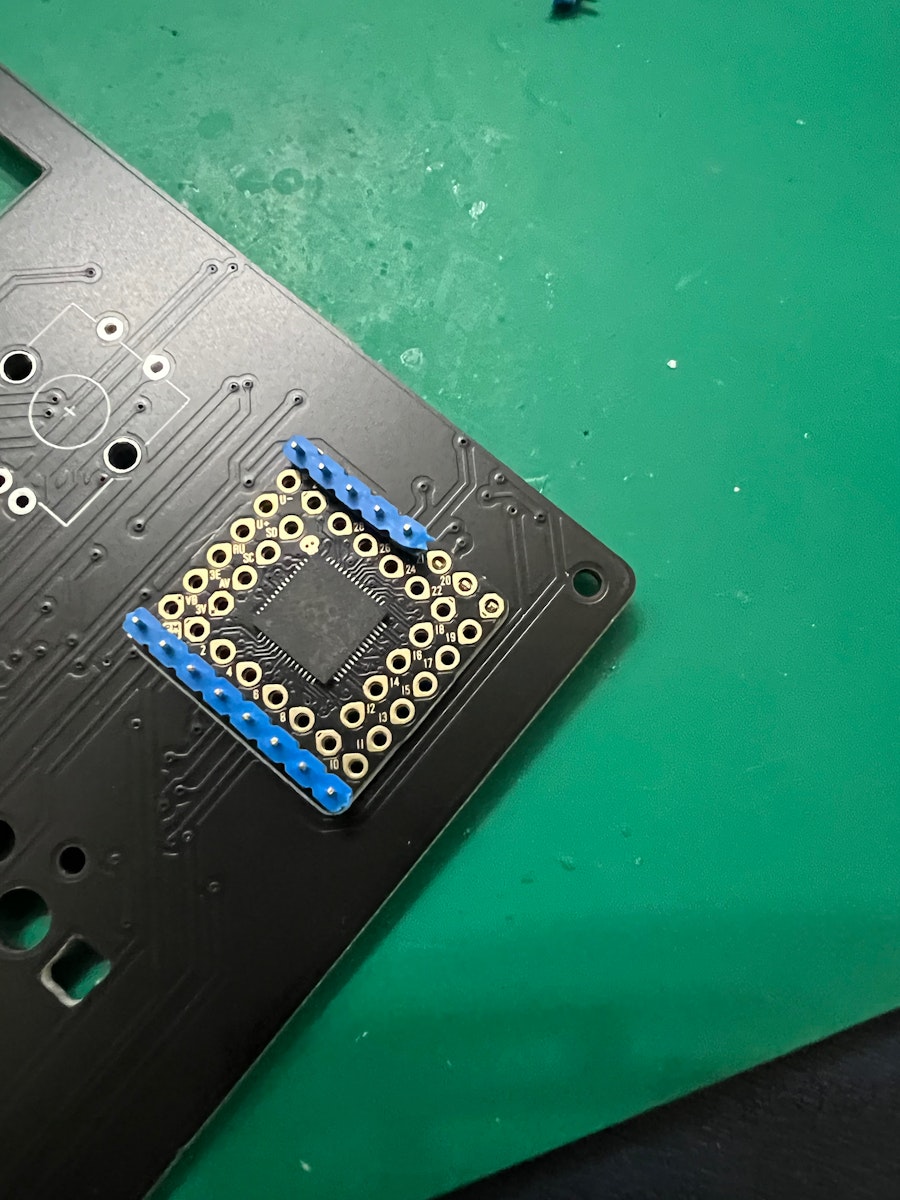

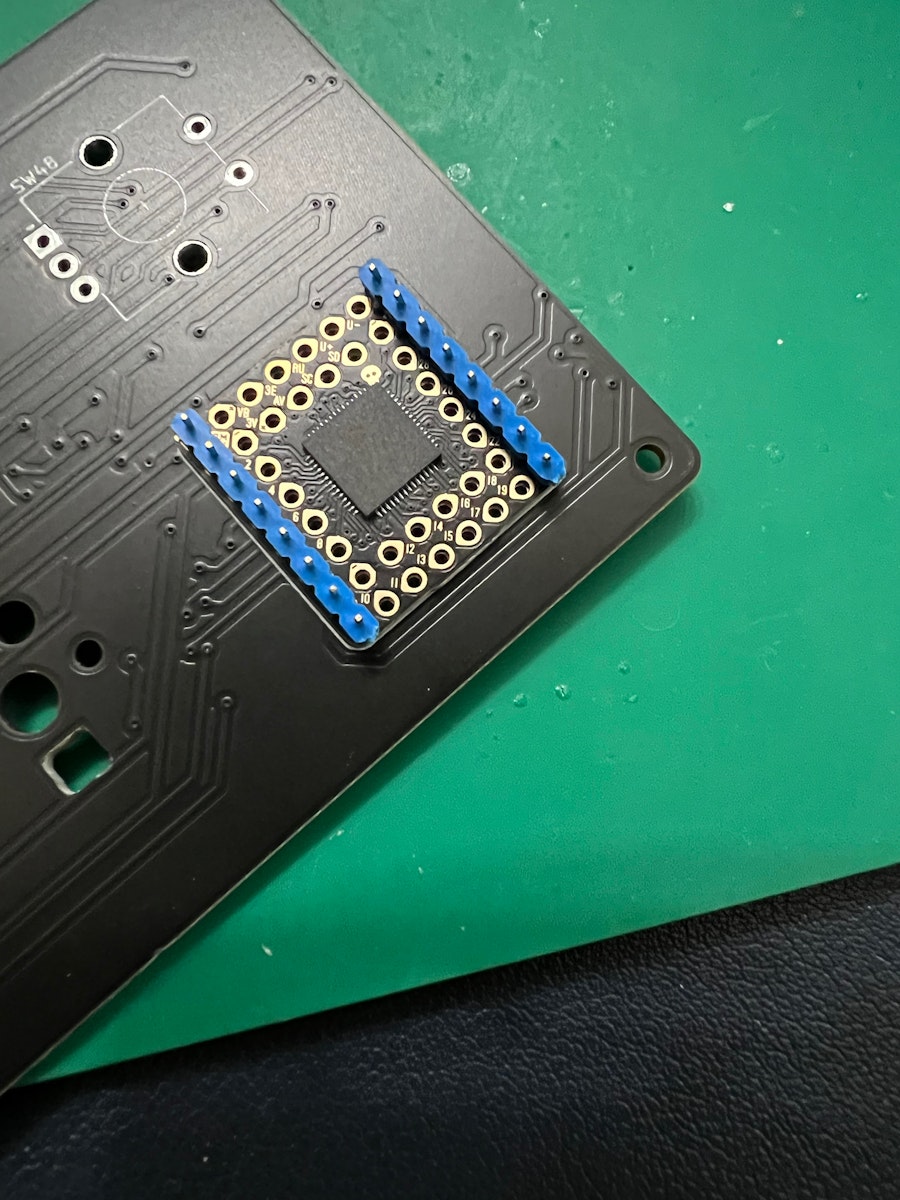

この時、写真のように必ず左右1列づつ行ってください。2列同時に行うと後の処理が少し大変になります。

上下４隅に半田したら出っぱっているピンをニッパーでカットし固定します。
残りのピンは先にピンをニッパーでカットした後、半田をするとやりやすいと思います。

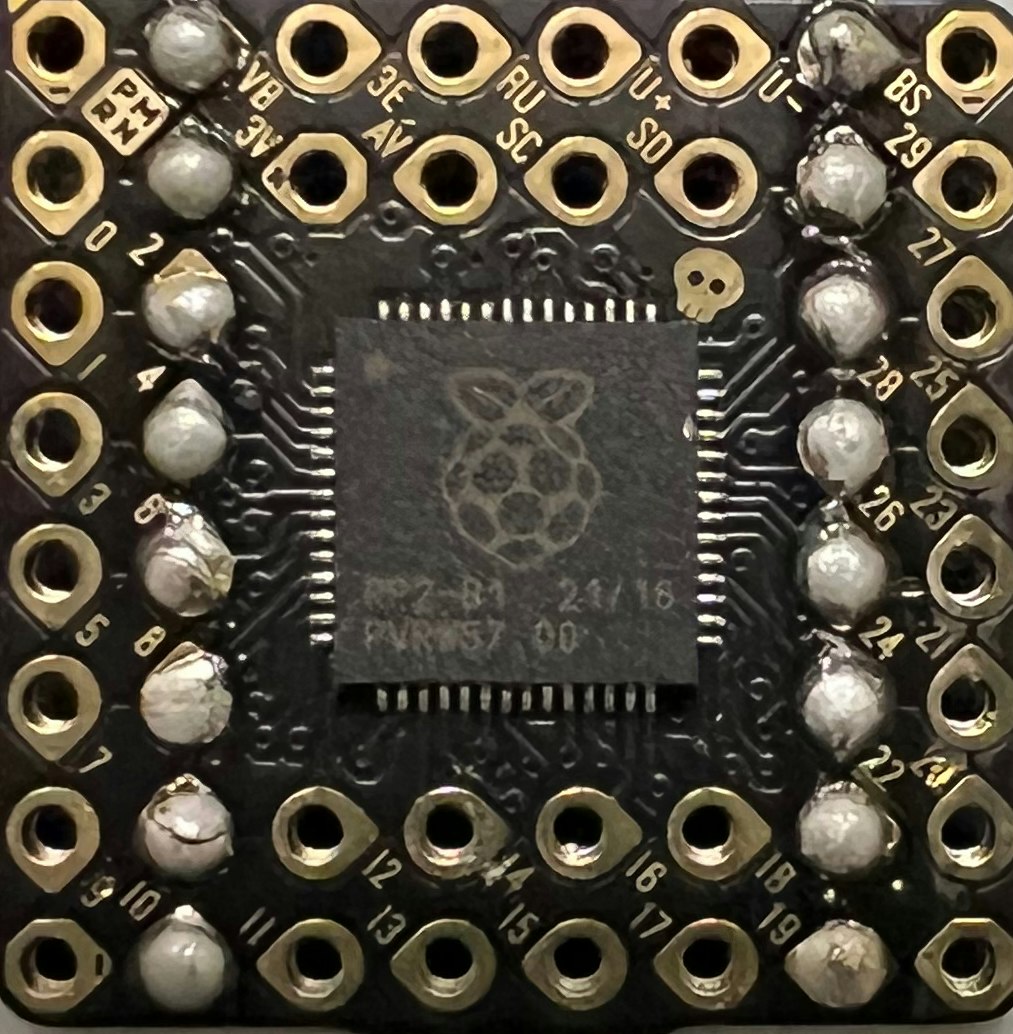

反対も半田をしてきます。

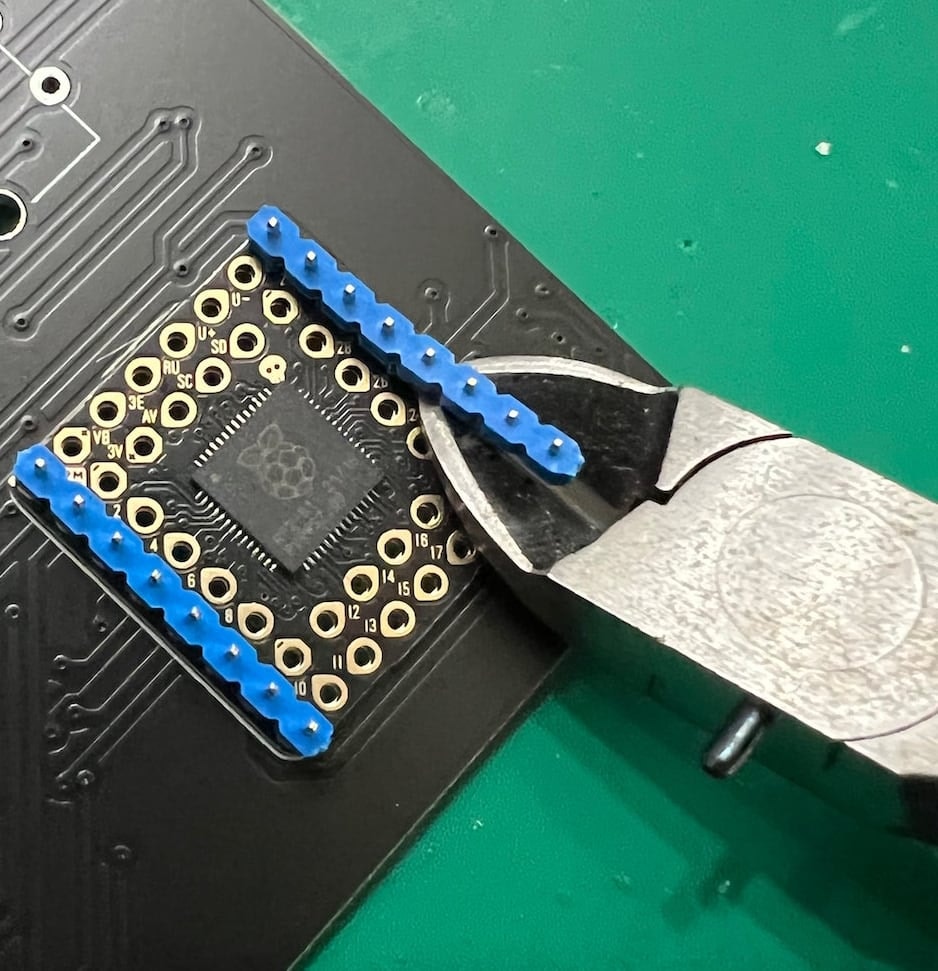

マスキングテープを取り、写真のようにニッパーを使ってプラを全て取って半田をします。

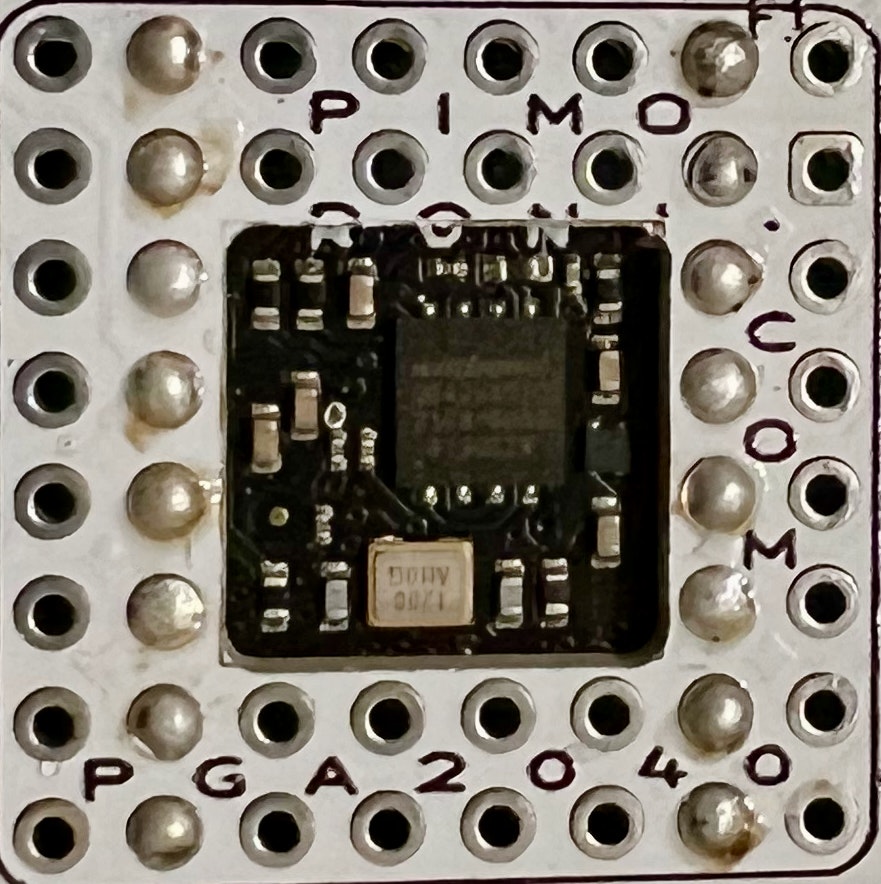

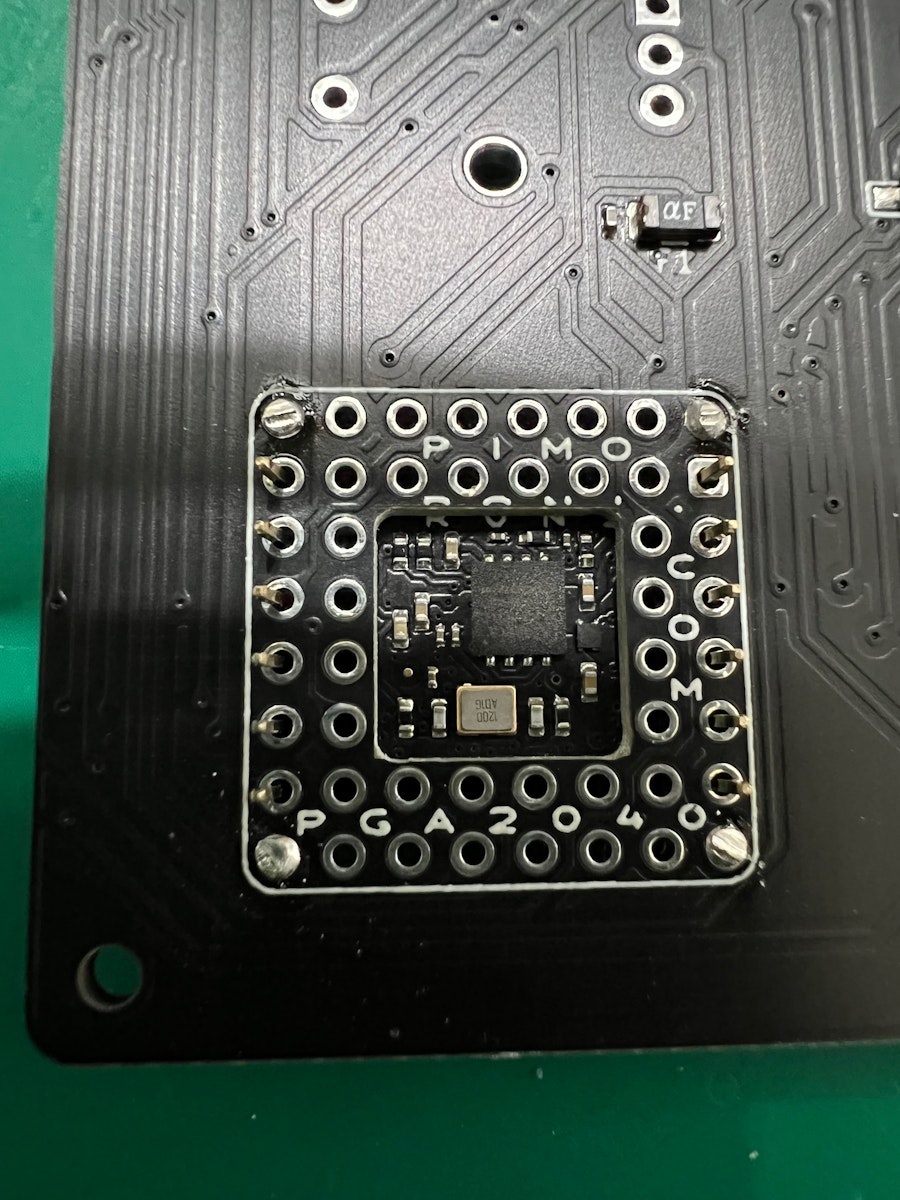

写真を撮り忘れたので試作基板の写真になりますがこんな感じになります。
後は同じように残りのピンも細ピンヘッダをピン数に合わせてニッパーで切って、左右1列ずつ半田をしていってください。

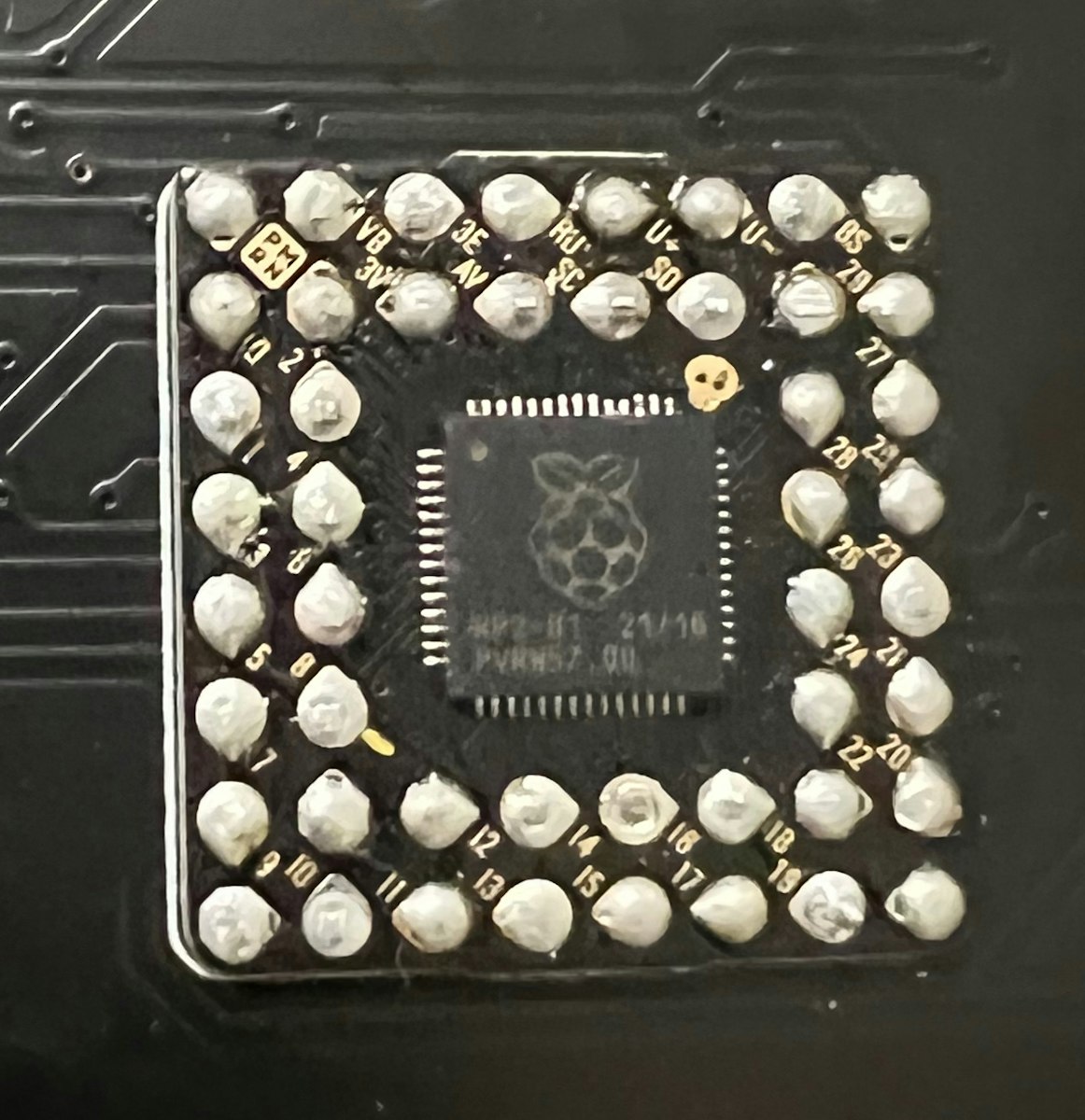

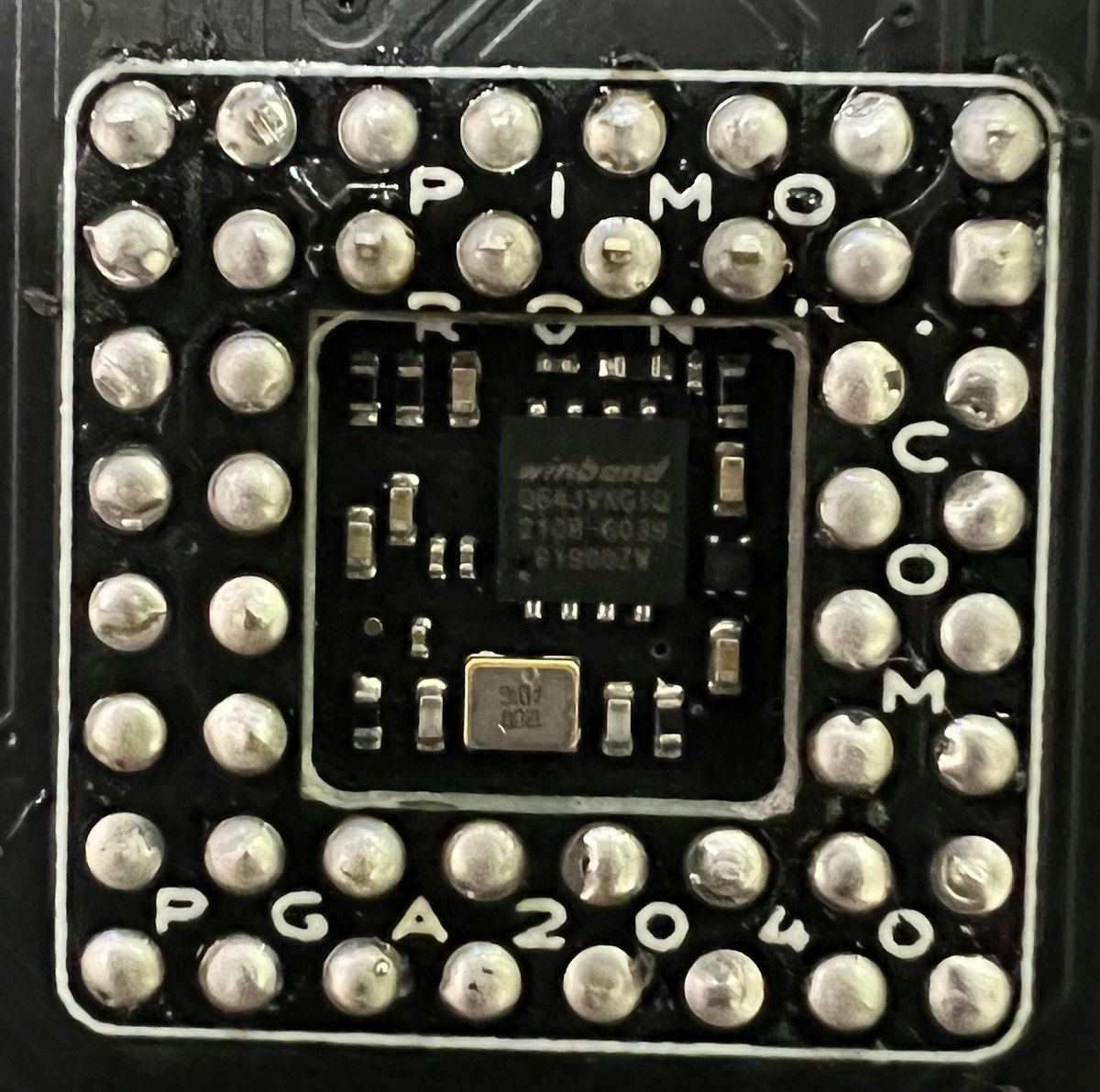

全て半田をするとこんな感じになっているかと思います。
