KBD Build Neko

キット内容

トッププレート … 1枚
メインプレート … 1枚
スタビライザー 2U … 2個

自身で用意して頂くパーツ

・Daisy Flatケース … 1台
・Chocスイッチ用ソケット … 42個
・Choc V2​スイッチ … 42個
・​キーキャップ
使用するキーキャップはキーサイズマップをご確認ください。
https://booth.pximg.net/3a4d6577-cfc5-4ca5-92b6-a2b233b974d5/i/6299321/2a231e56-e171-4bc2-abdb-7982d2c0fece.png

注意事項：
スイッチやキーキャップに関するご質問にはお答えできかねますので、お客様ご自身でお調べいただけますようお願い申し上げます。

・Choc V2スイッチは薄い為、使用するキーキャップの高さと重さに気をつけてください。
・Choc V2は3ピン版のみに対応しています
こちらではLofree FlowスイッチやKailh Deep Sea Silent MINIなどで確認していますが、全てのスイッチで互換性を保証する訳ではありません

必要な工具

はんだこて
はんだ

ソケットの取り付け

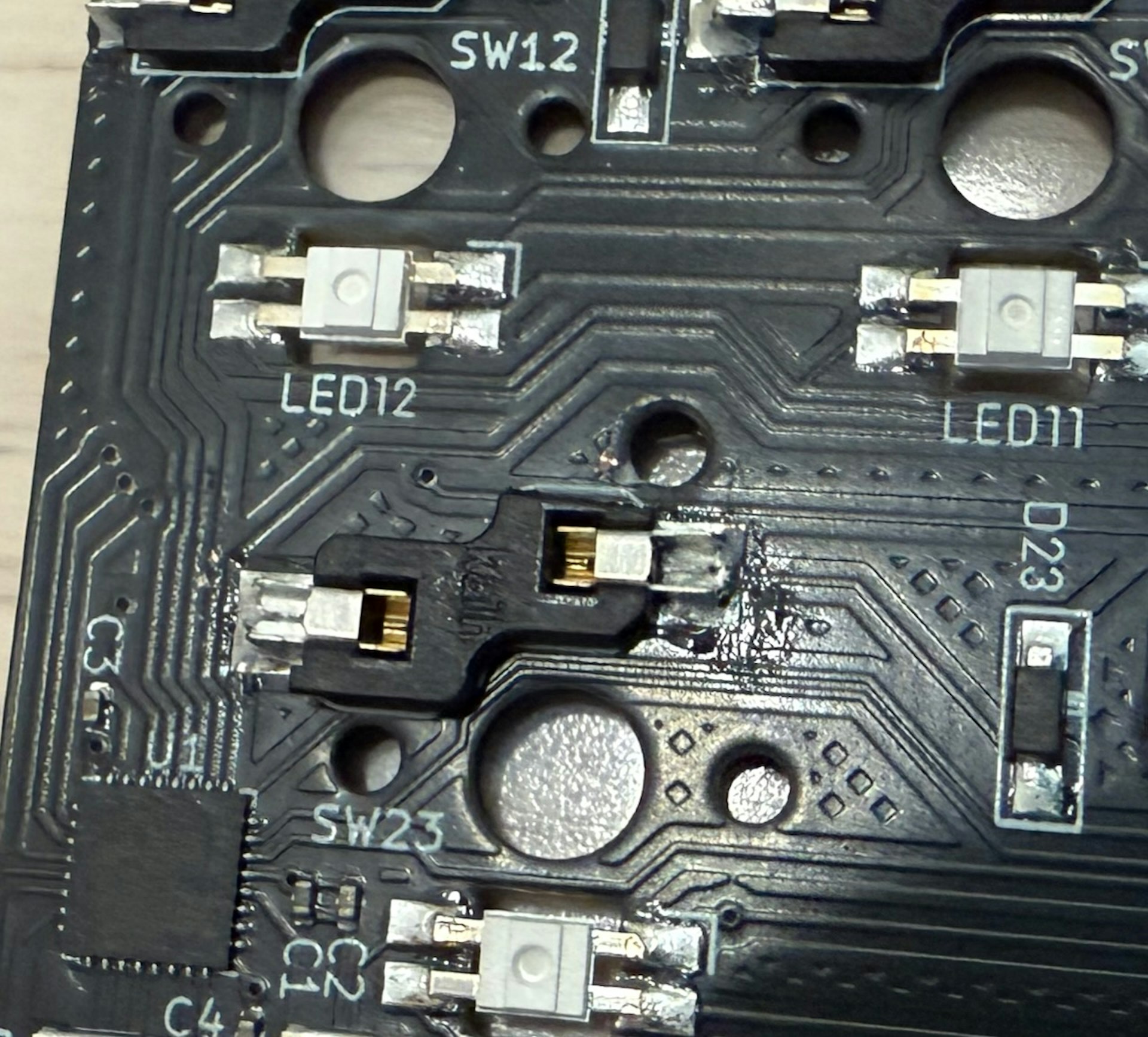

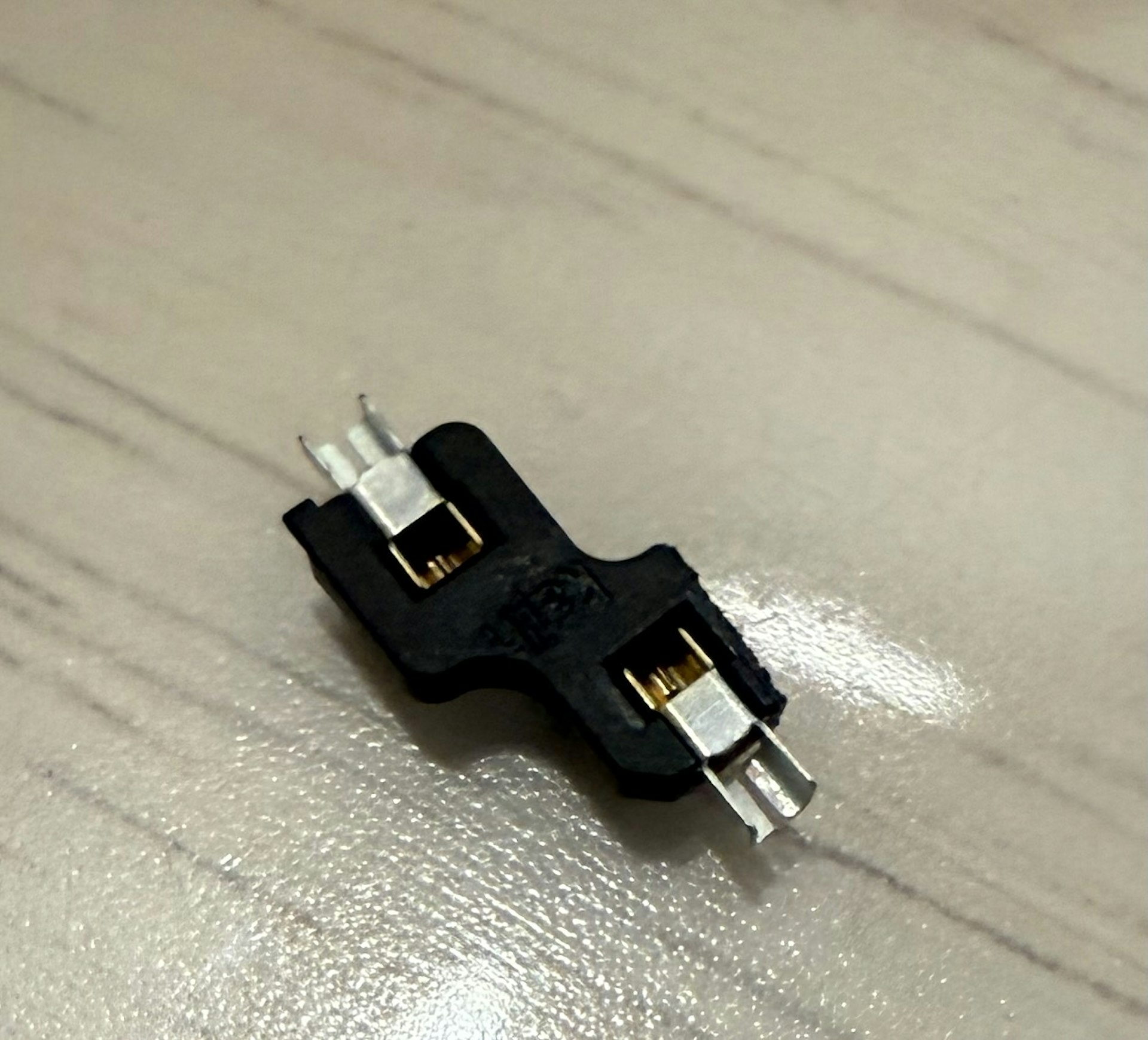

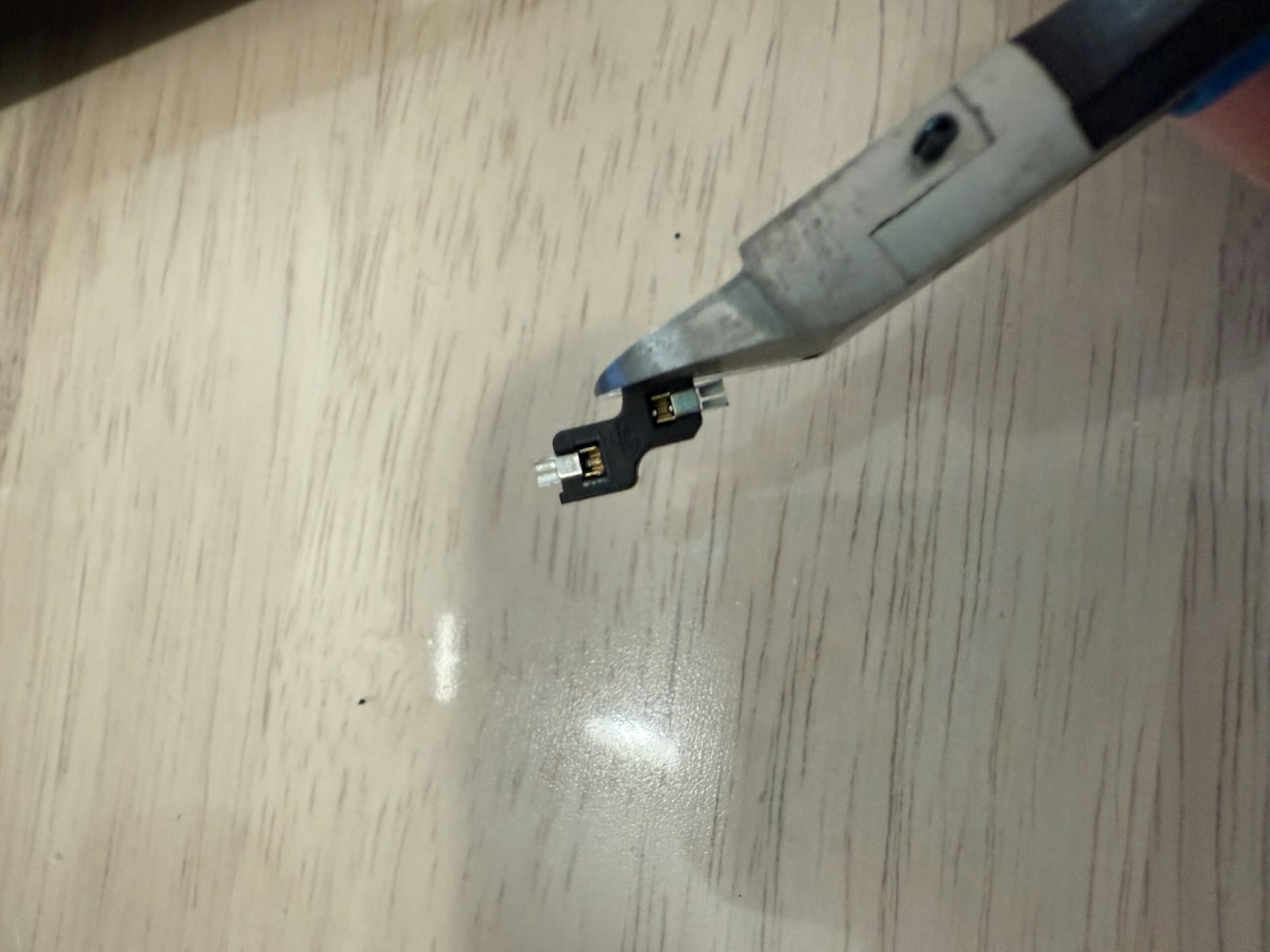

SW23のソケットはケース穴に近いので、ソケットが当たる場合は写真のようにニッパーで上部をカットしてください。

ソケットの取り付け
スタビライザー周りなど場所によってはとてもパッドがとてもが狭い場所があります。
そのような場所では予備半田をしてから取り付けると多少取り付けやすいかと思います。

動作確認

ファームウェアをダウンロードします。
Trident42
ソースからビルドしたい人向け
Trident42

STM32系ファームウェアの書き込み方

ファームウェアを書き込んだら組み立て前にキースイッチ、LEDの動作確認を行なって下さい。

組み立て

Choc V2向けスタビライザーの取り付け
Daisy Flat互換ケースの取り付け方

キーマップ等キーボードの設定変更

このファームウェアはVialに対応しているので、GUIベースでキーマップや設定を変更できます。
Web版
https://vial.rocks/
アプリ版
https://get.vial.today/download/
Vialの詳しい使い方はこちらをご覧ください。

それでは良い自キーライフを！
