KBD Build Neko

キット内容の確認

トッププレート … 1枚
ミドルプレート … 1枚
メインプレート … 1枚
ボトムプレート1 … 1枚
ボトムプレート2 … 1枚
M2ネジ … 12本
M2ワッシャー … 6枚
M2スペーサー … 6個
ゴム足(大) … 3個
ゴム足(小) … 3個

必要な工具

プラスドライバー（M2ねじが回せるもの）

ご自身で用意して頂くパーツ

・MX互換​スイッチ … 65個
・MX互換​キーキャップ　確認済みキーキャップセット
・PCBマウントスタビライザー 2U … 3個

動作確認

ファームウェアをダウンロードします。
Yamada65 Pro

ソースからビルドしたい人向け
Yamada65 Pro

STM32系ファームウェアの書き込み方

ファームウェアを書き込んだら組み立て前にキースイッチの動作確認を行なって下さい。

アクリル積層の組み立て

スタビライザーの取り付け
アクリルをつける前にメインプレートにスタビライザーを取り付けて下さい。

ボトムプレート1

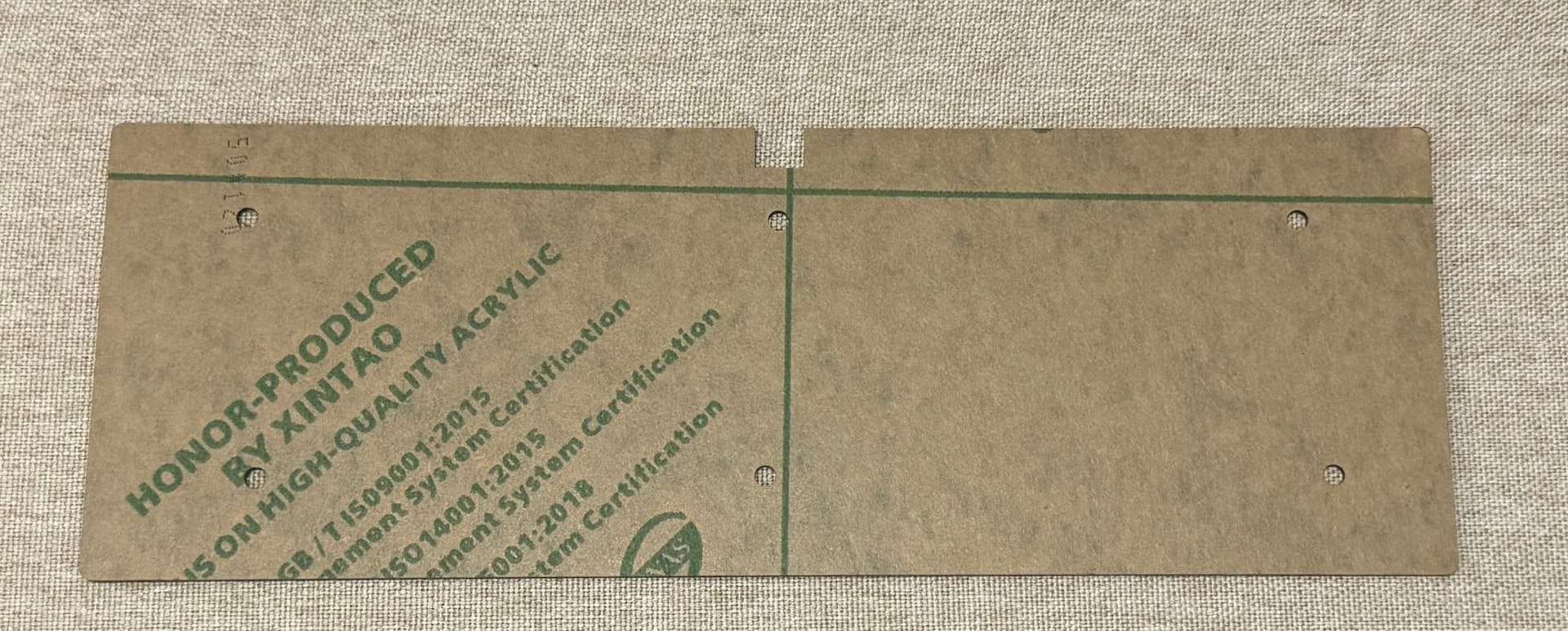

ボトムプレート2

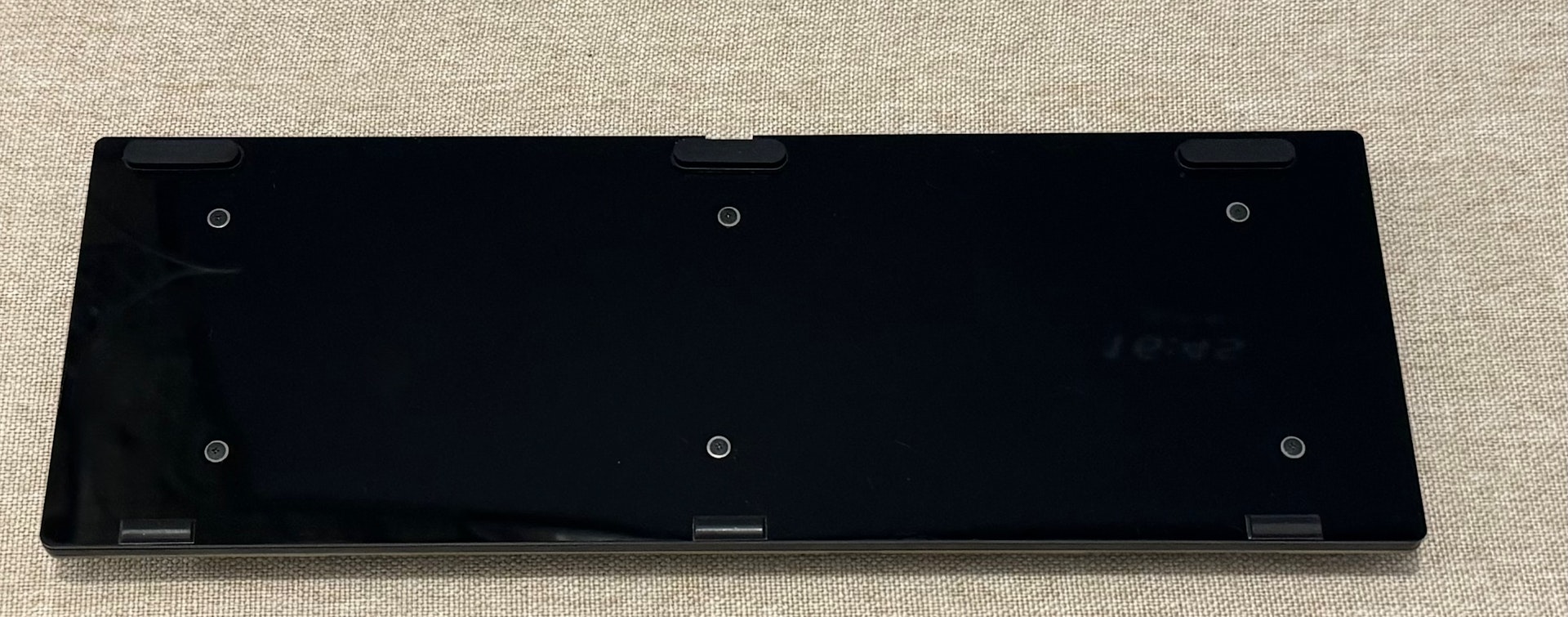

まずボトムプレートのアクリルプレートの保護紙を取ってください。
セロテープや粘着テープを使えば取れると思います。

アクリルプレートに埃や細かい汚れがついている場合

保護紙を剥がしたときにアクリルプレートに埃や細かい汚れがついている場合

メインプレートにネジとスペーサーを取り付けたら、アクリル側をワッシャーを使用してねじ止めしてください。
メインプレート側は強めでも問題ないですが、アクリル側は軽くきゅっと止めるくらいで大丈夫です。
あまり力を入れるとアクリルが割れるので注意してください。

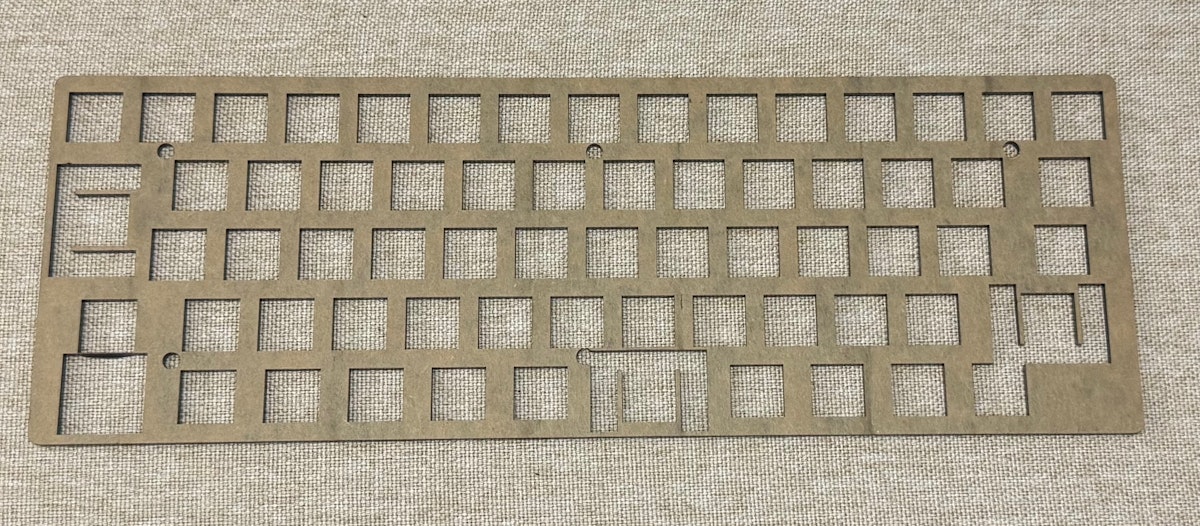

トッププレート

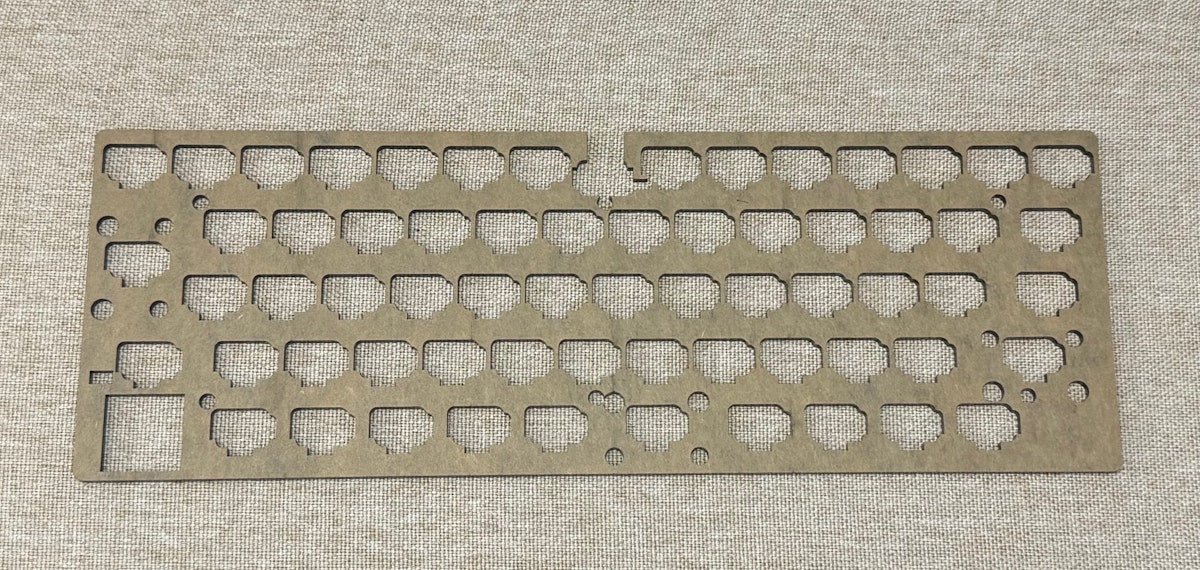

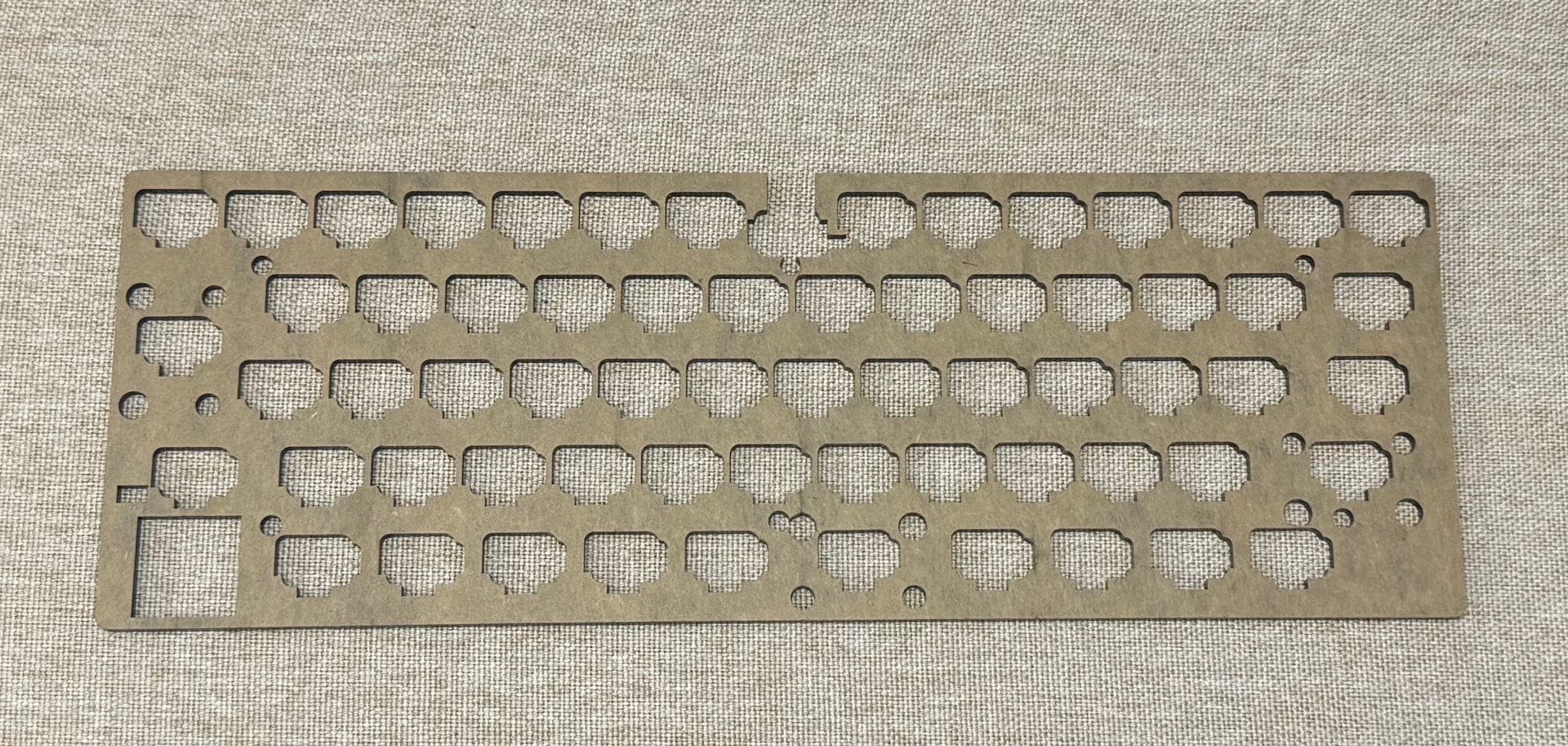

ミドルプレート

トッププレート、ミドルプレートの保護紙を外してください。
汚れがついてる場合はボトムプレートと同じように洗ってください。

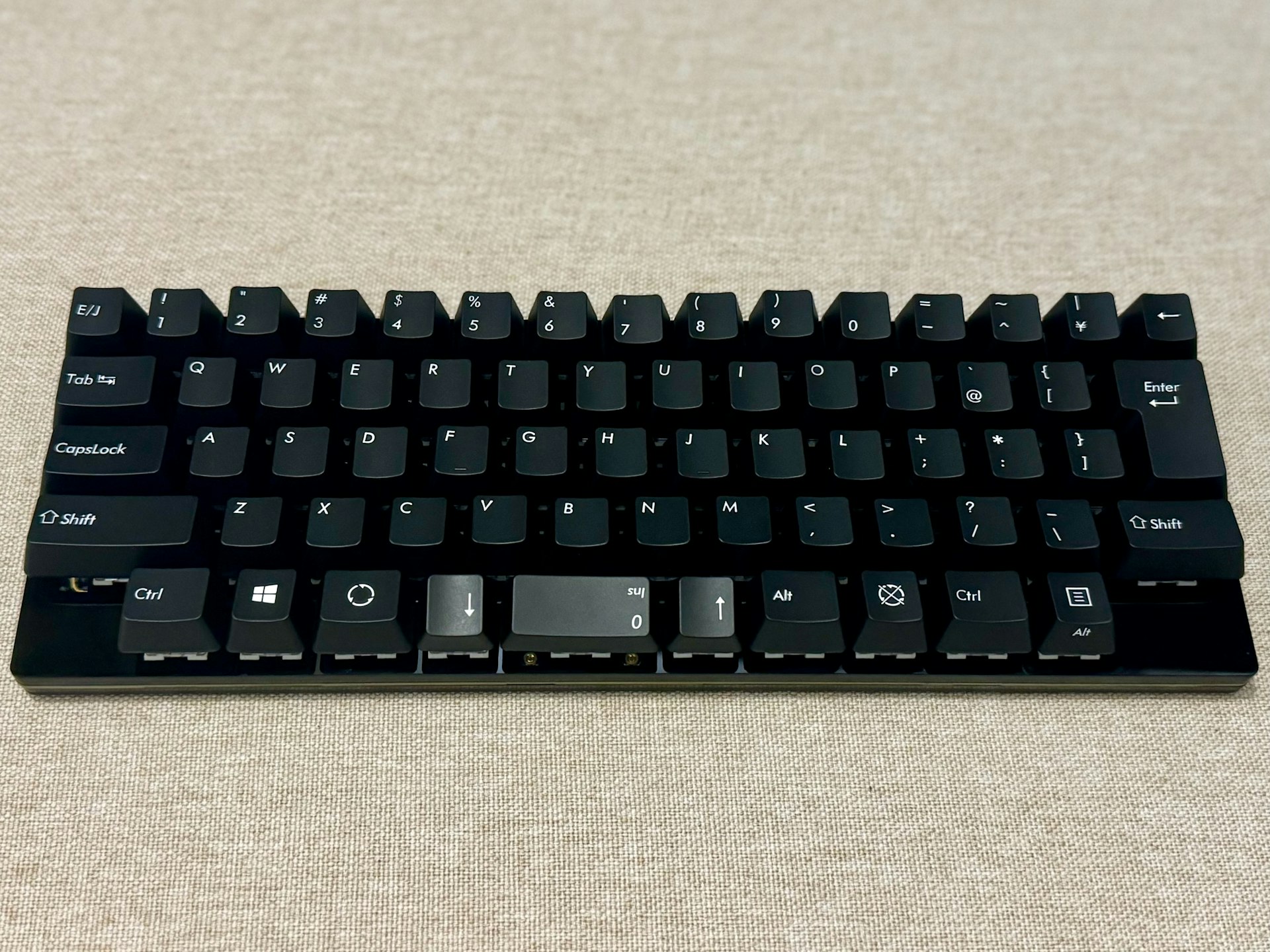

トッププレート、ミドルプレートを重ねてスイッチ、キーキャップを付けてれば完成です！

キーマップ等キーボードの設定変更

このファームウェアはVialに対応しているので、GUIベースでキーマップや設定を変更できます。
Web版
https://vial.rocks/
アプリ版
https://get.vial.today/download/
Vialの詳しい使い方はこちらをご覧ください。

Vialプロトコル互換アプリ
Pipette
https://github.com/darakuneko/pipette-desktop

ダウンロード
Windows (x64)
macOS (Apple Silicon)
Linux (x86_64 AppImage)

作者が開発しているPipetteも使用可能です。
Vialをよりよく扱うことを目指したアプリケーションです。
よろしければお試しください。



それでは良い自キーライフを！
