KBD Build Neko

キット内容

トッププレート … 1枚
ミドルプレート … 1枚
メインプレート … 1枚
ボトムプレート1 … 1枚
ボトムプレート2 … 1枚
トラックパッド … 1枚
トラックパッド用プレート … 1枚
トラックパッド高さ調節用ブロック … 1枚
フレキシブルフラットケーブル … 1本
M2スペーサー 3mm ... 9個
M2ワッシャー … 9枚(ロットによっては付属していません)
M2ネジ 3.5mm … 18本
DRV2605L … 1個
振動モーター … 1個
ゴム足(TN-27) … 2個
ゴム足(SJ-P1011) … 2個

ver1.1まで

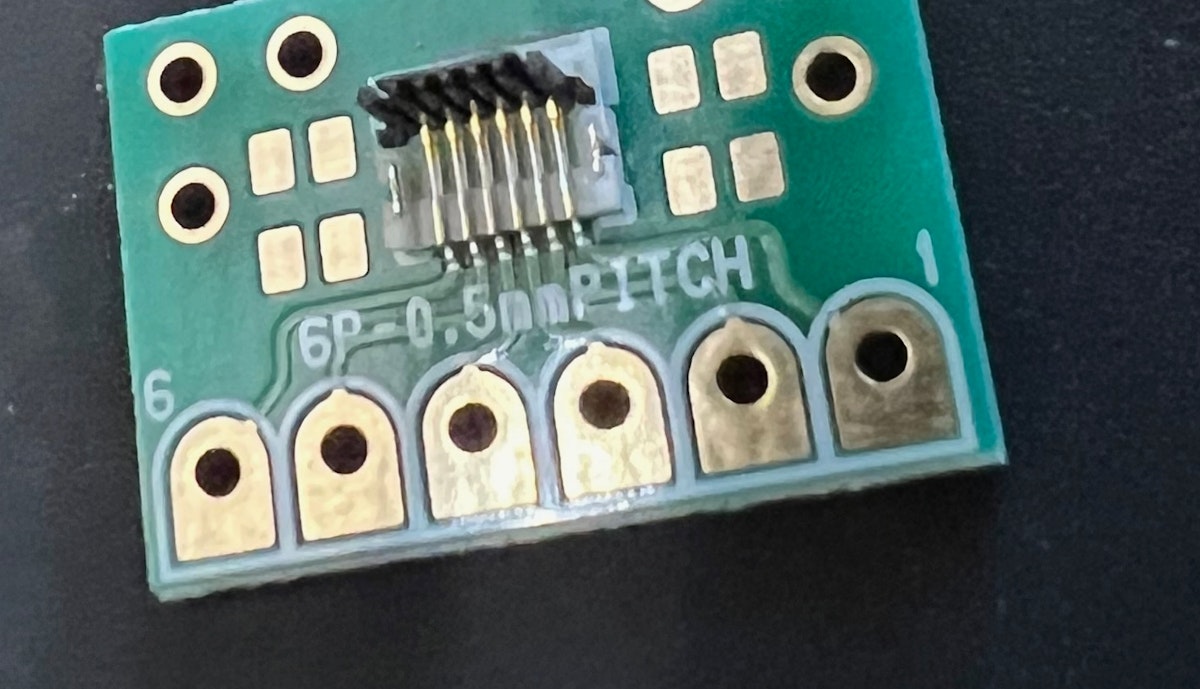

フレキコネクタDIP化キット … 1個
細ピンヘッダ 1x48(PGA2040用) … 1セット（分割されて入っています）
細ピンヘッダ 1x4(フレキコネクタDIP化キット用) … 1セット
細ピンヘッダ 1x4(DRV2605L用) … 1セット

ver1.2
WS2812B … 6個
細ピンヘッダ 1x52(PGA2040用、DRV2605L用) … 1セット（分割されて入っています）

自身で用意して頂くパーツ

PGA2040 ... 1個
Kailhスイッチ用PCBソケット … 42個
MX互換​スイッチ … 42個
MX互換​キーキャップ
キーサイズマップをご確認ください。
https://booth.pximg.net/3a4d6577-cfc5-4ca5-92b6-a2b233b974d5/i/4250583/5ab81dc8-0010-4dad-98f0-28daa51a3f49.png

LEDをつけたい方（なくても動きます）
SK6812MINI-E … 42個
WS2812B … 12個

必要な工具

はんだこて
はんだ
ニッパー
プラスドライバー（M2ねじが回せるもの）
精密ピンセット（先曲がりタイプ)
ハサミ
両面テープ(ナイスタック 一般タイプなど通常のものでOK）

LEDの取り付け

LED取り付け

ソケットの取り付け

ソケットの取り付け

PGA2040の取り付け

PGA2040の取り付け

動作確認

PGA2040 動作確認

上記のページに従ってRPI-RP2を表示させたら、RPI-RP2に

Ieneko42C ver 1.2まで
Ieneko42C_WS ver 1.3から
verはメインプレートに記載あり

ファームウェアを追加するとデバイスモードに切り替わりキーボードして動作します。

ソースから作りたい方はこちら

Ieneko42C ver 1.2まで
Ieneko42C_WS ver 1.3まで
verはメインプレートに記載あり

以降はキーボードからQK_BOOT(remapなどではreset表示)ボタンを押すとマスストレージモードになります。

ここで一旦、LED、キー入力の動作確認をします。
LEDは初期設定ではSolid Colorになってますが、マウススピードとスクロールステップのアクセラレーションの状態、ポモドーロタイマーの状態に合わせて変化するようにカスタムされた状態になっているので、LED全体が光りません。

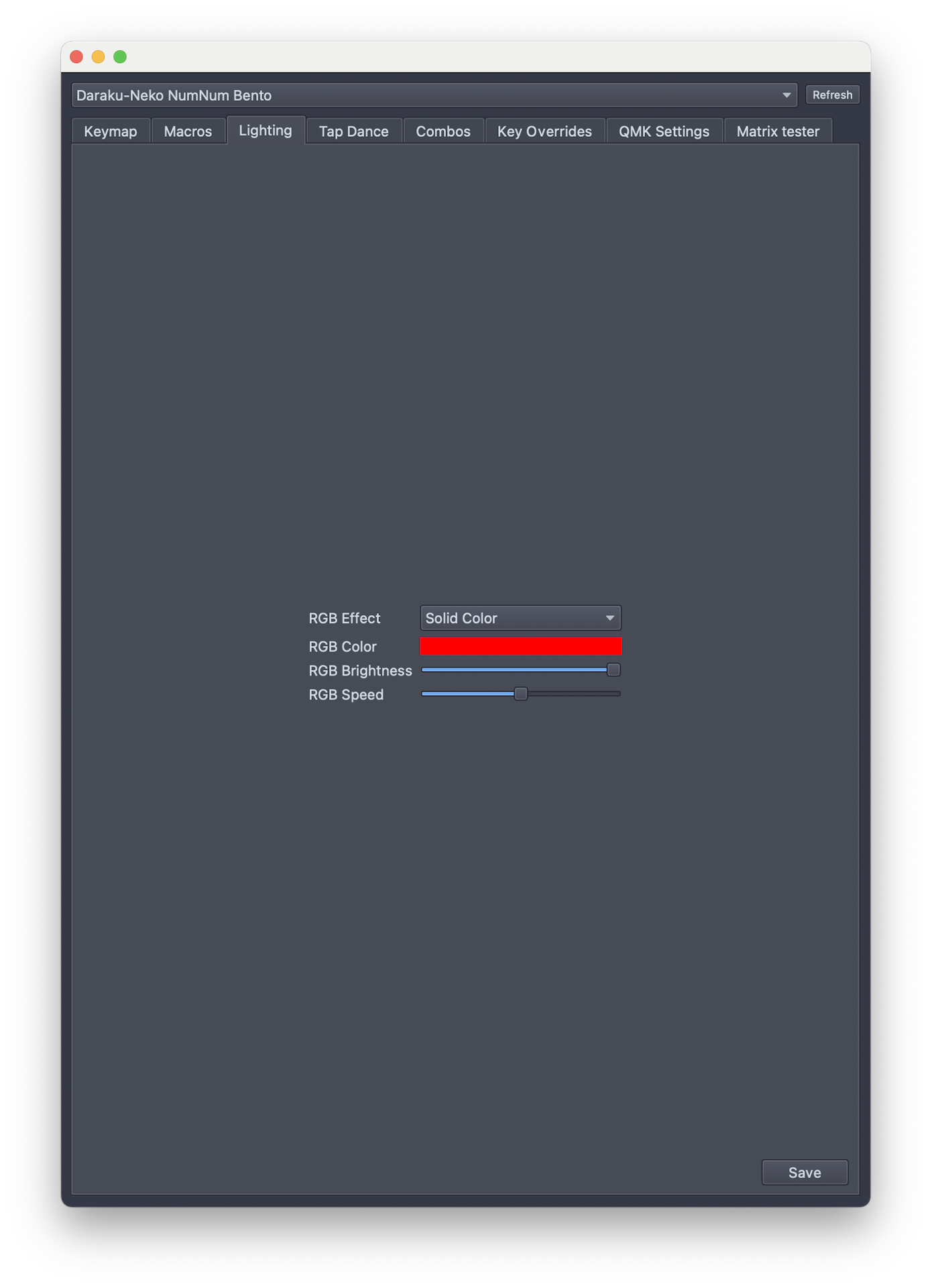

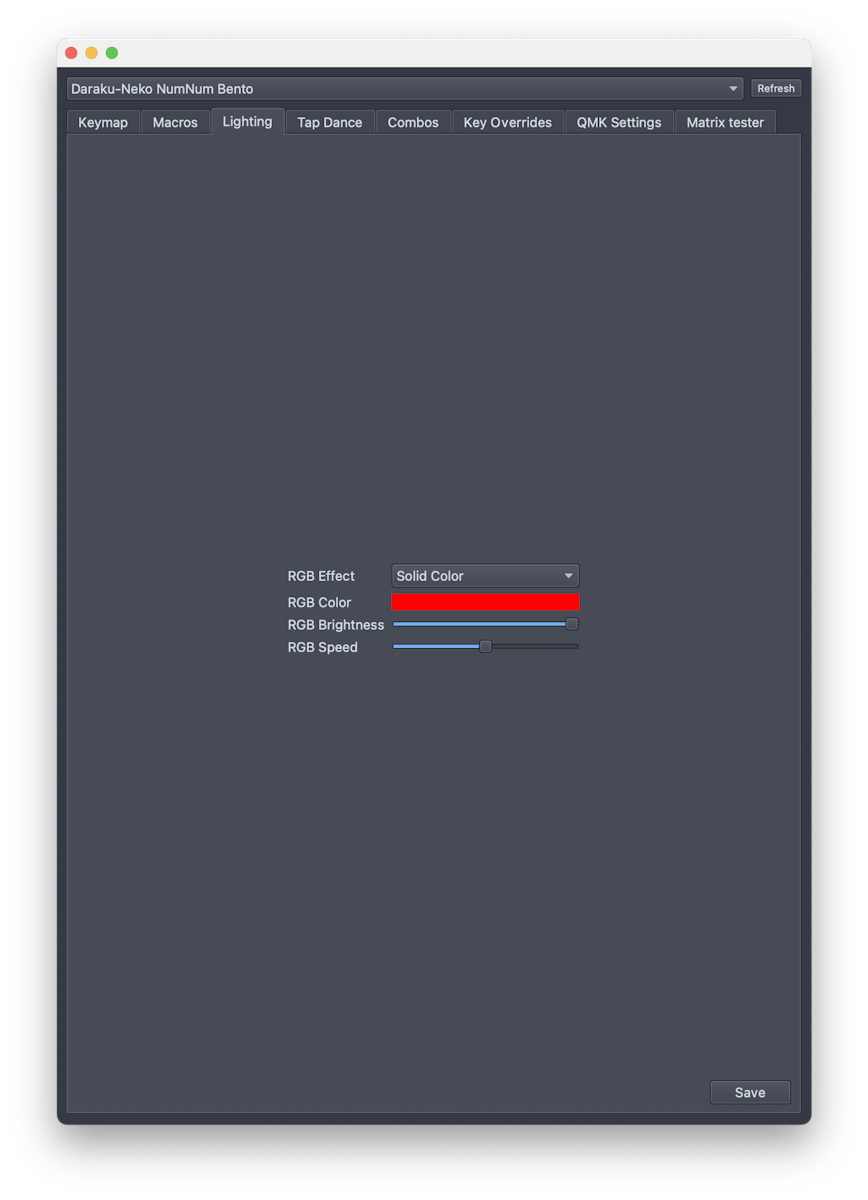

全て正しく光るかを確認したい場合はVialでRGB Effectを別のモードへ切り替えて確認してください。

DRV2605Lの取り付け

ver1.3

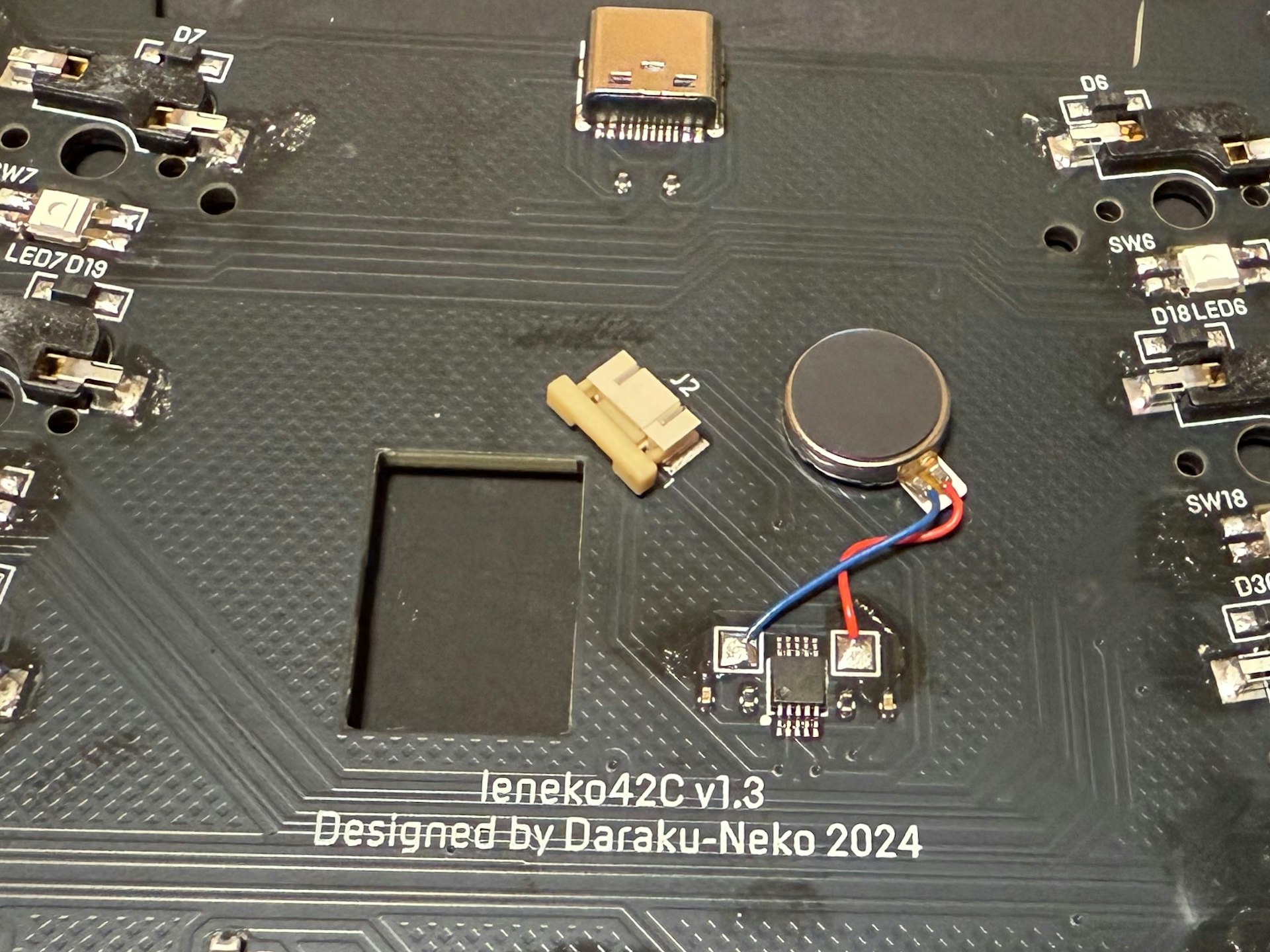

DRV2605Lが直接基板に付いている為、振動モーターのみを半田してください。
振動モーターは保護紙を剥がし、必ず白い枠内の空いている所に取り付けて下さい。
取り付けないでモーターを動作させるとケーブルが千切れる可能性があります。

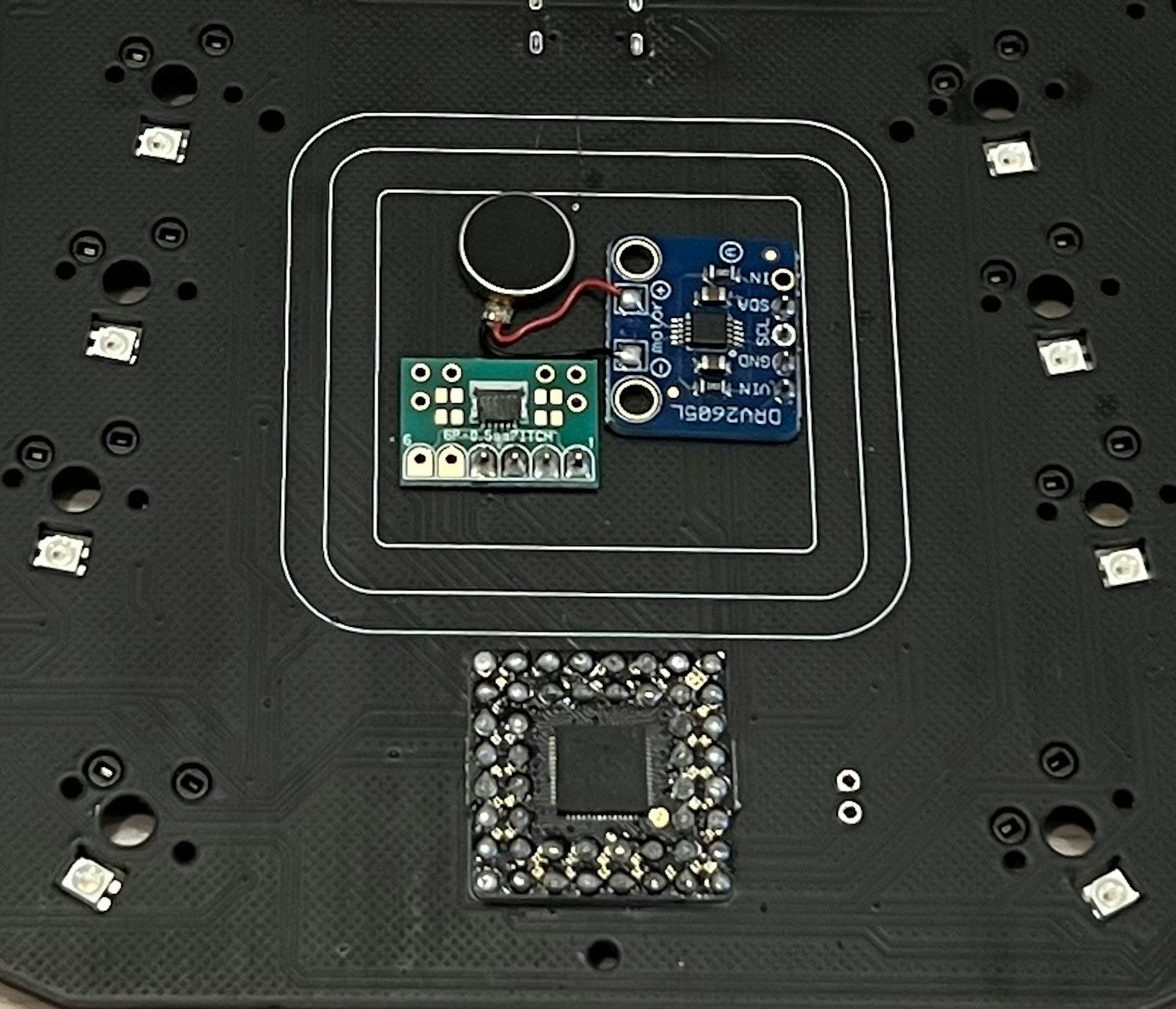

ver1.2以前

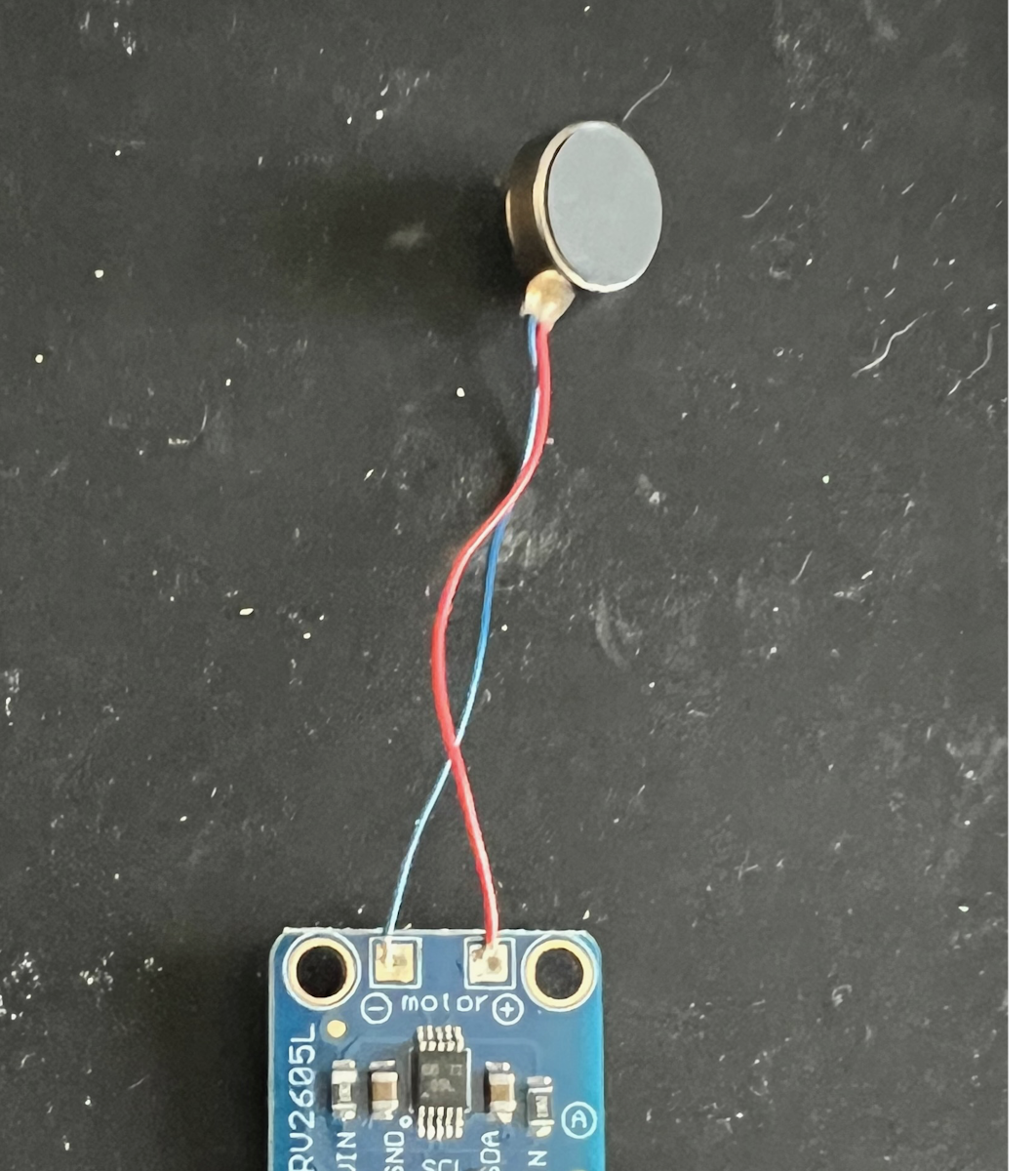

振動モーターのケーブルを半田します。
振動モーターは向きはありません。

Ver1.1まで


ver1.2

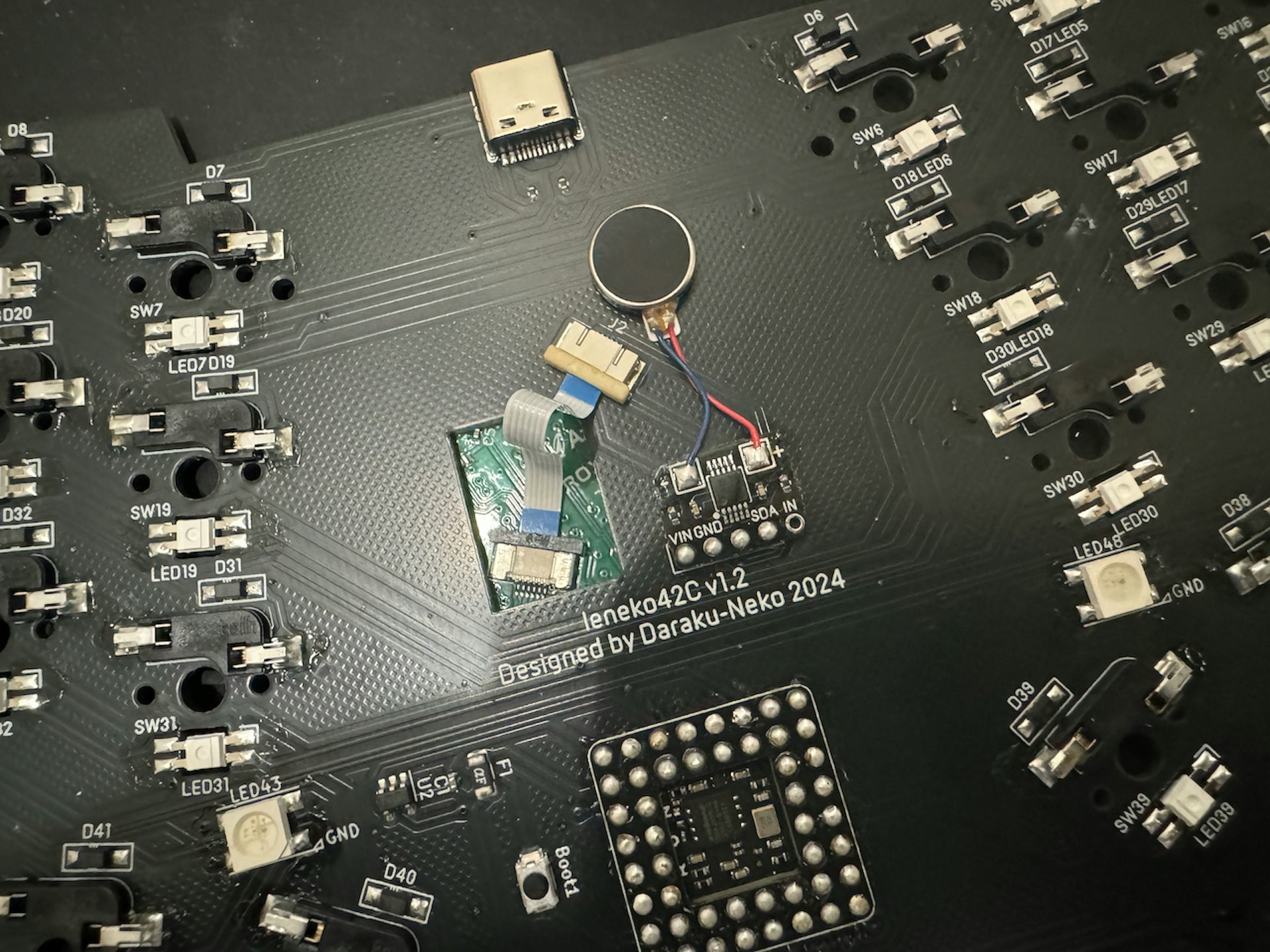

ver1.2から取り付け面が裏側になります。

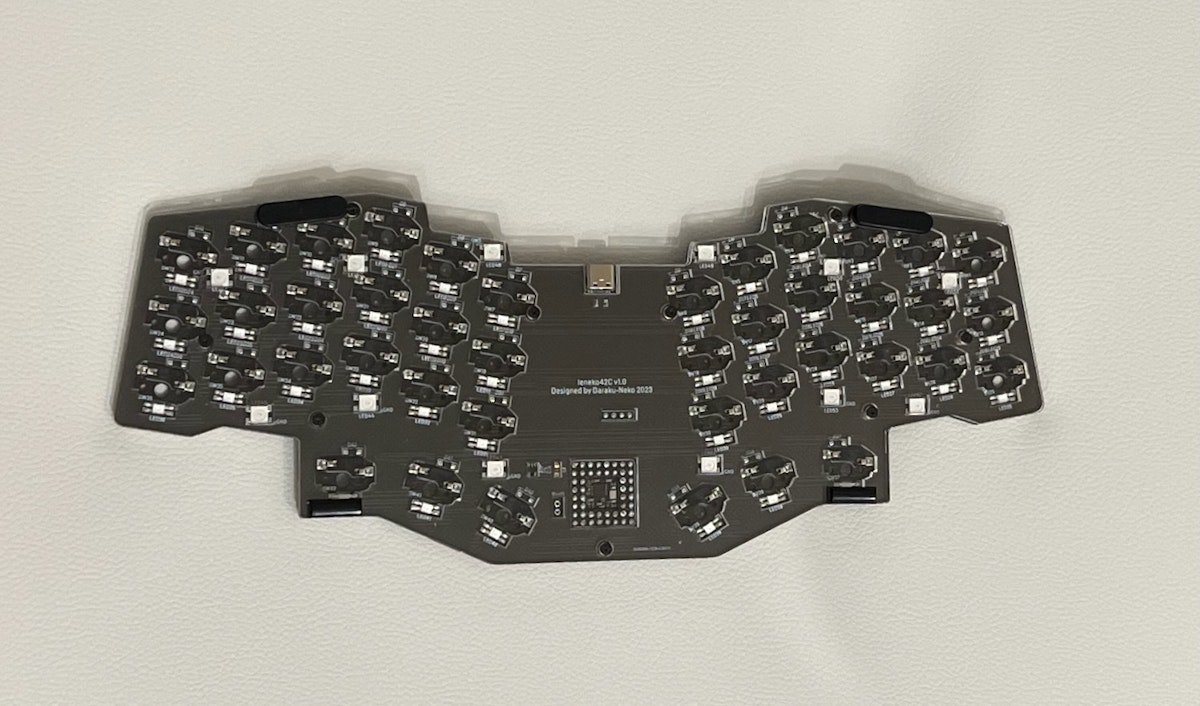

写真のようにシルクに合わせて、PGA2040を取り付けたように細ピンヘッダーを使って半田します。
振動モーターは保護紙を剥がし、必ず白い枠内の空いている所に取り付けて下さい。
取り付けないでモーターを動作させるとケーブルが千切れる可能性があります。

トラックパッドの取り付け

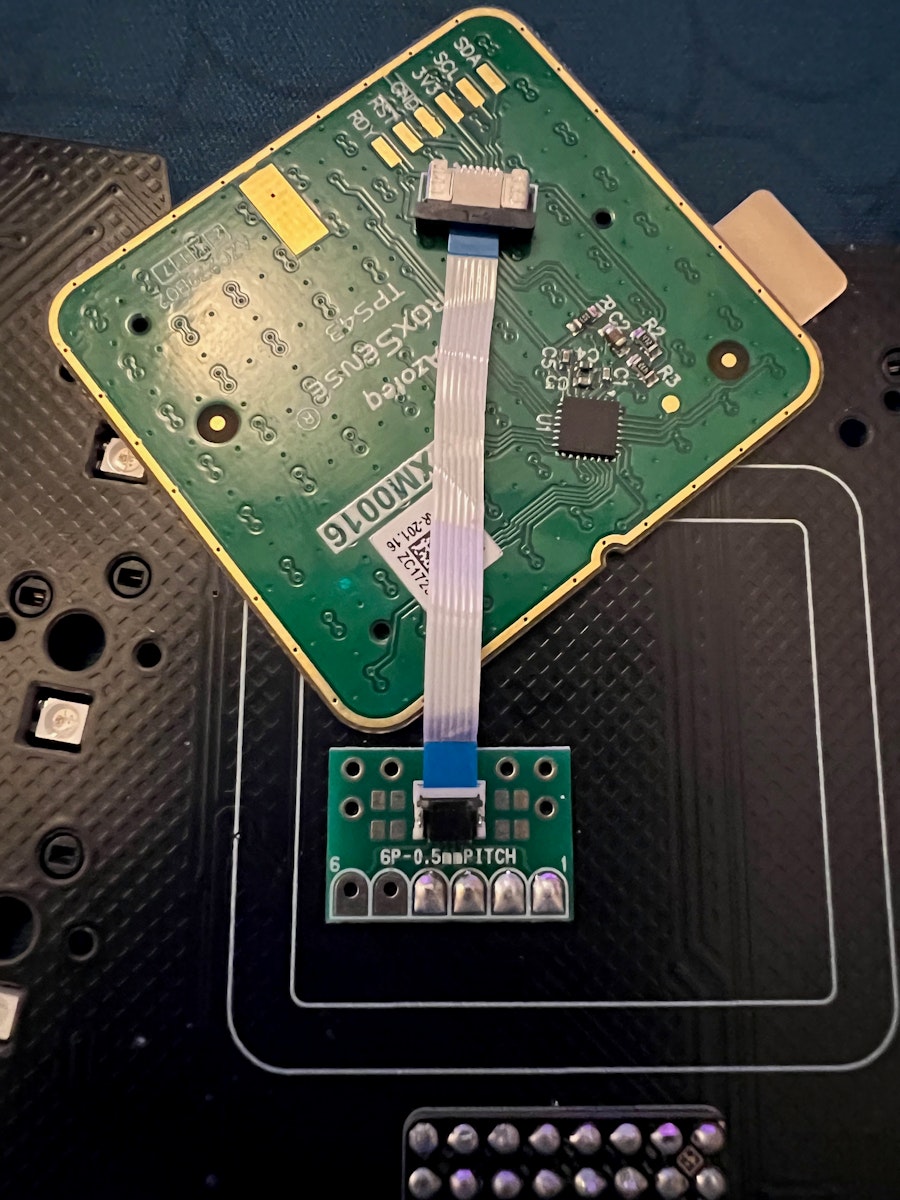

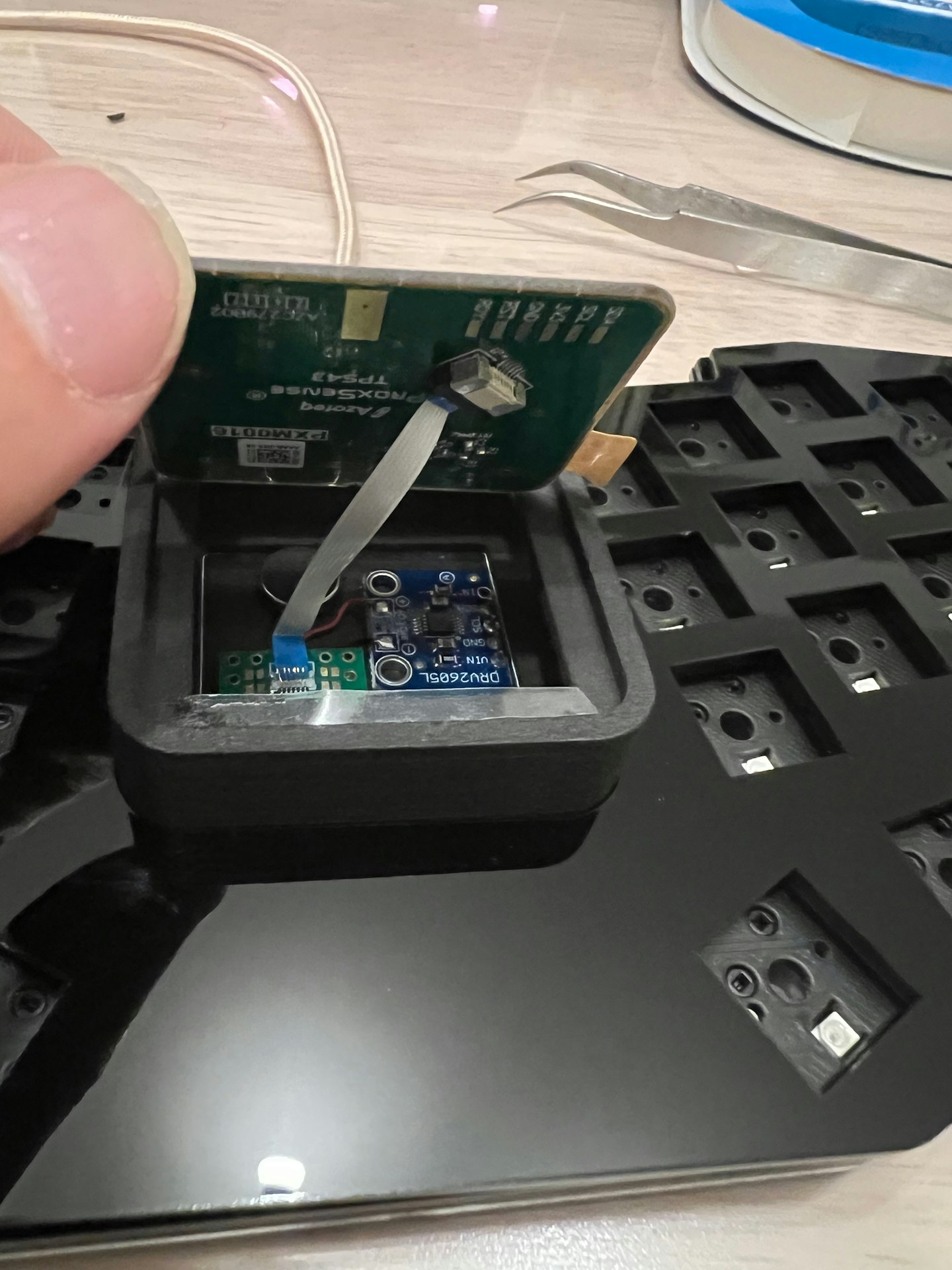

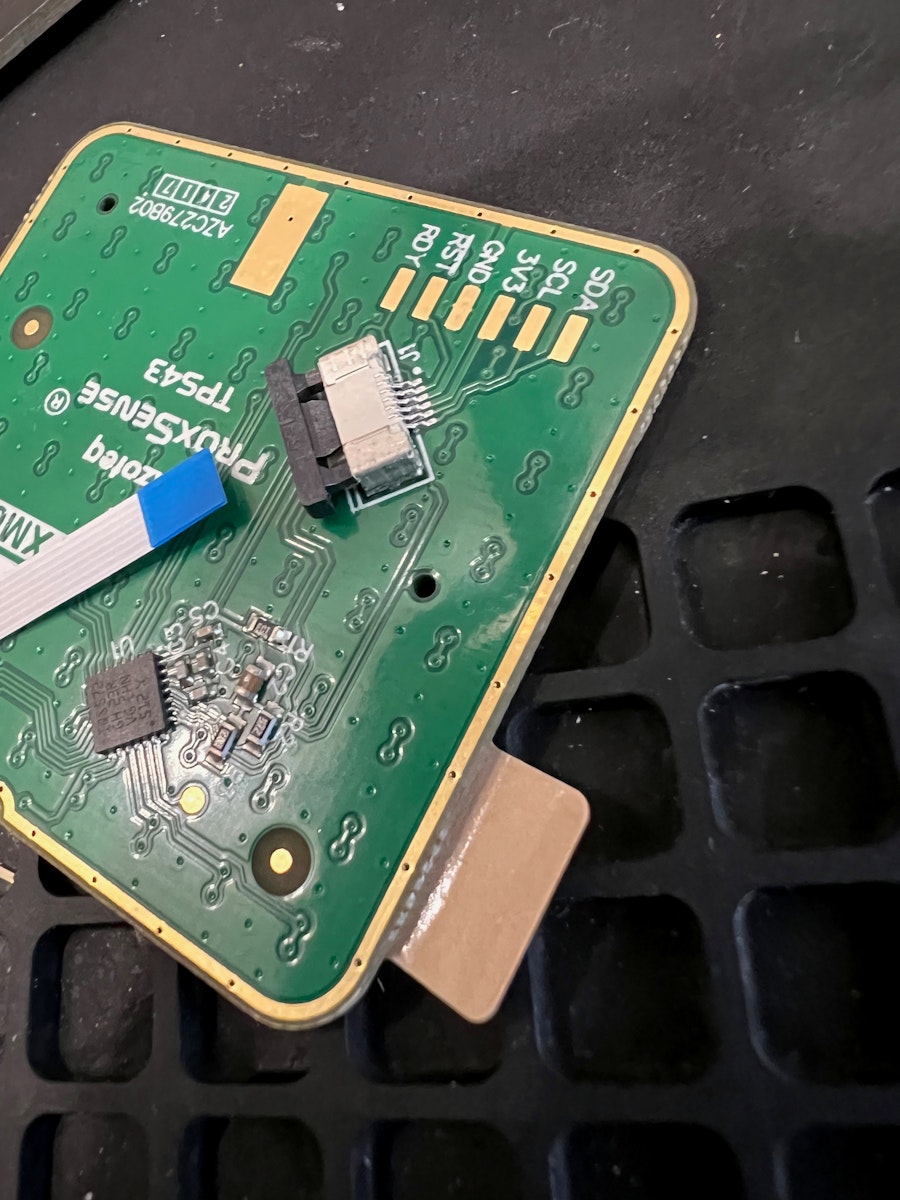

ケーブルには向きがありますので、写真の通りに入れて下さい。

ver1.2は既にフレキコネクタが基板についているので、この作業は必要ありません。

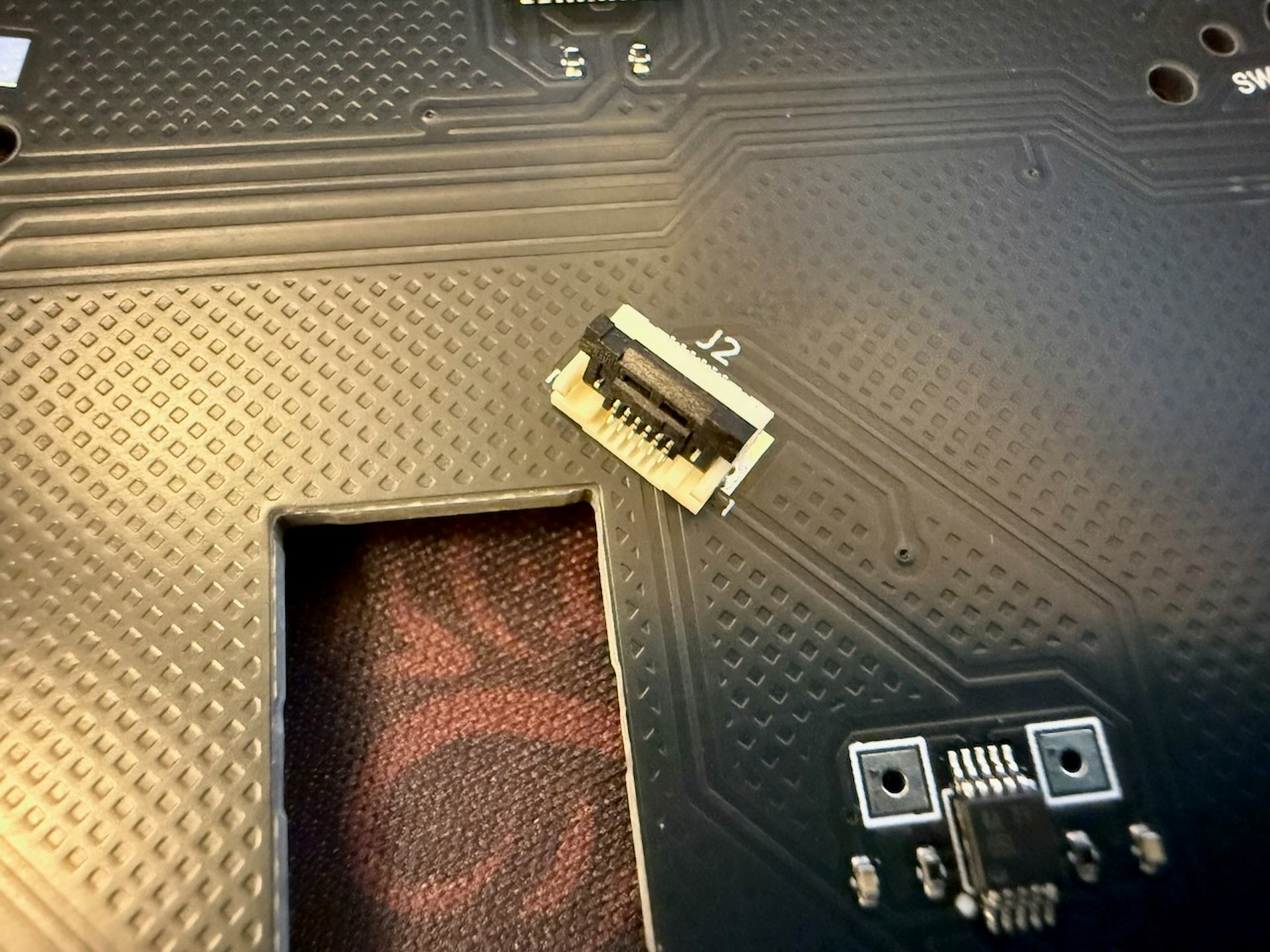

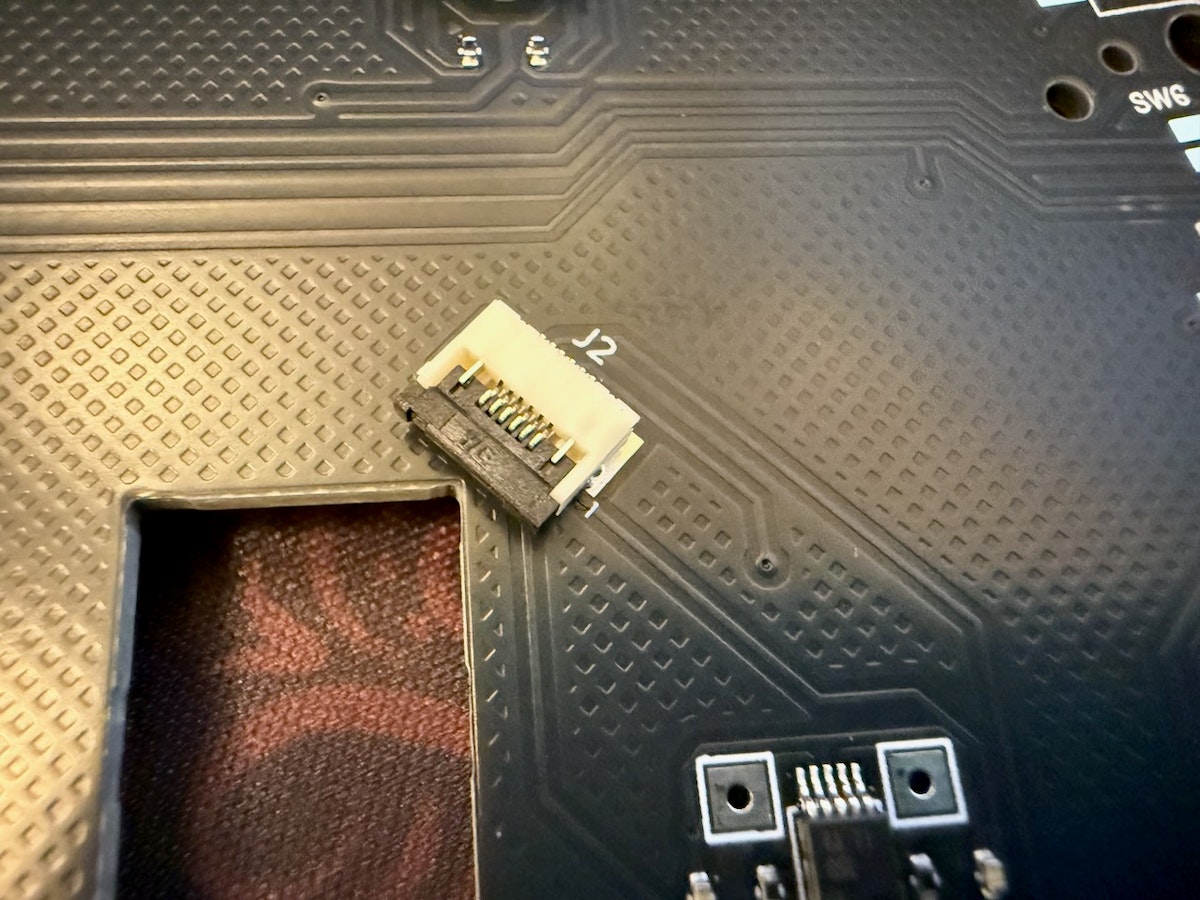

ピンセットで黒いカバーを開いて、ケーブルを入れ指で黒いカバーを閉めて下さい。
黒いカバーは脆いのであまり力を入れずに開けて下さい。

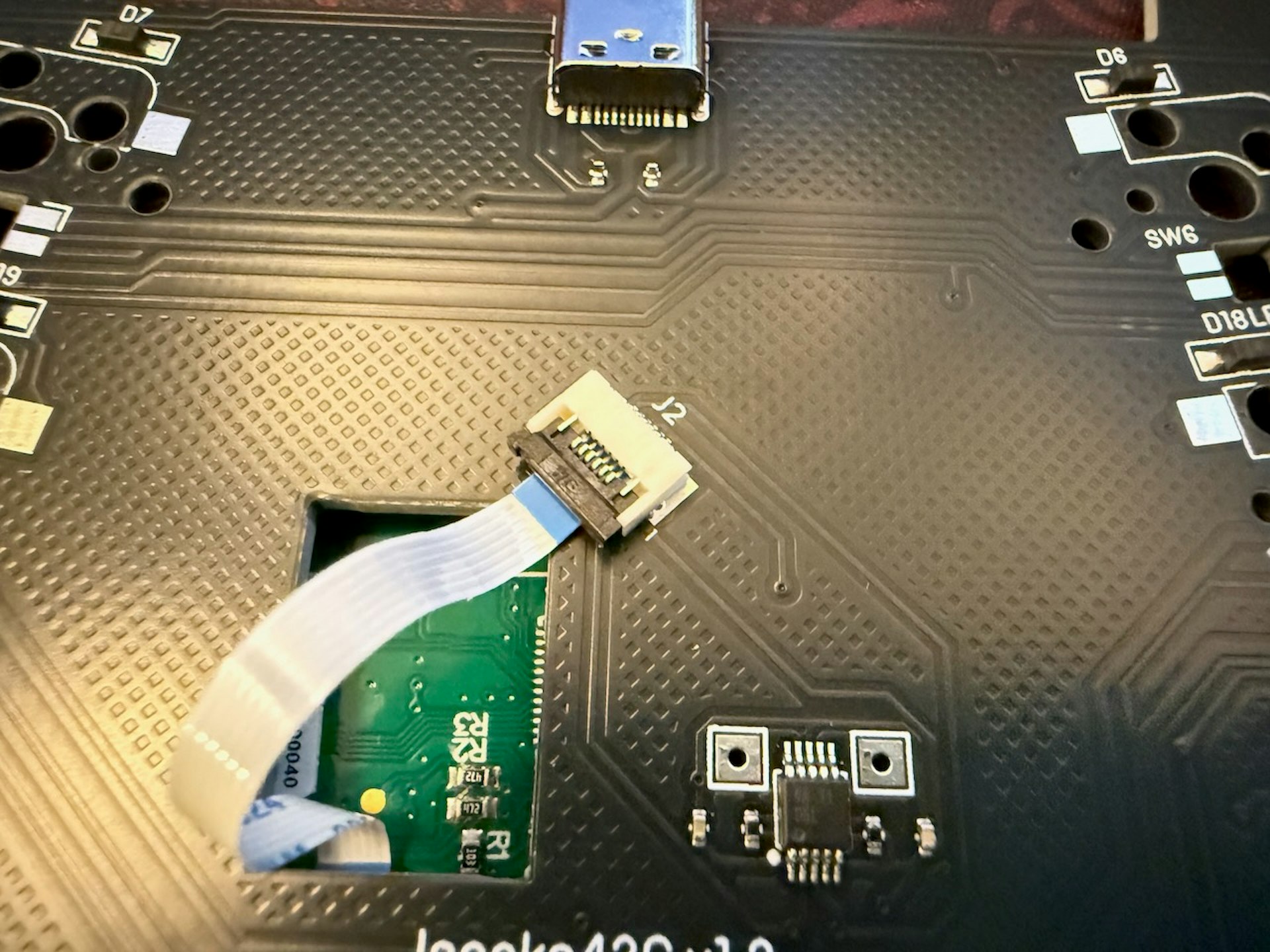

ケーブルを写真の通りに青が上に来るように入れて下さい。
両端のケーブルがちゃんと固定されると軽くケーブルを引っ張っても抜けないはずです。
確認する際は軽く引っ張る程度で大丈夫です。

ケーブルを入れると振動モーターが初期振動をします。

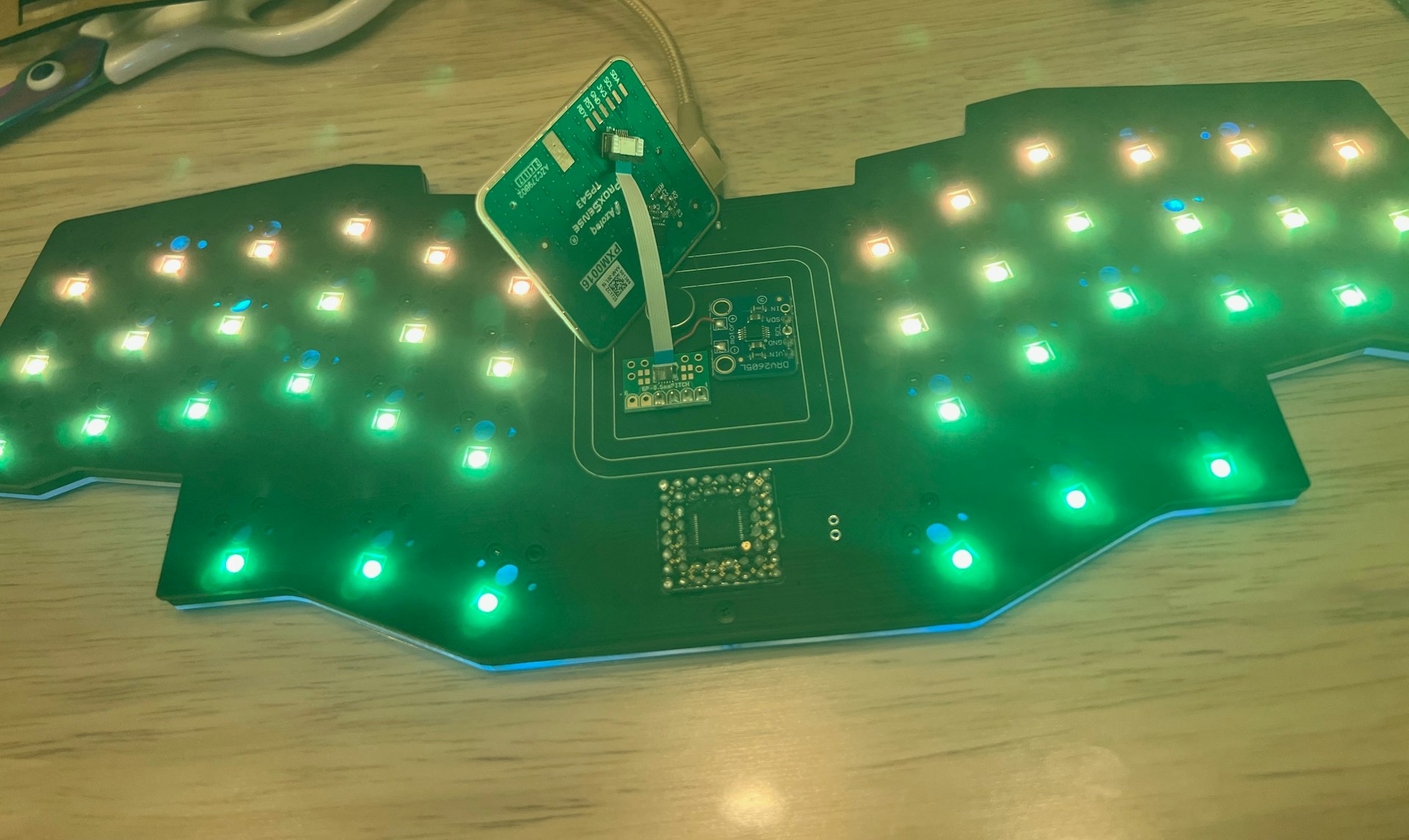

トラックパッドを触り、カーソルが動くかなど確認して問題がなければ、半田を使った作業はこれで終了です。

今後、ファームウェアの更新や設定のリセット後、カーソル移動など動作がおかしい場合はケーブルを抜き差ししてから使用して下さい。

組み立て

ボトムプレート1

ボトムプレート2

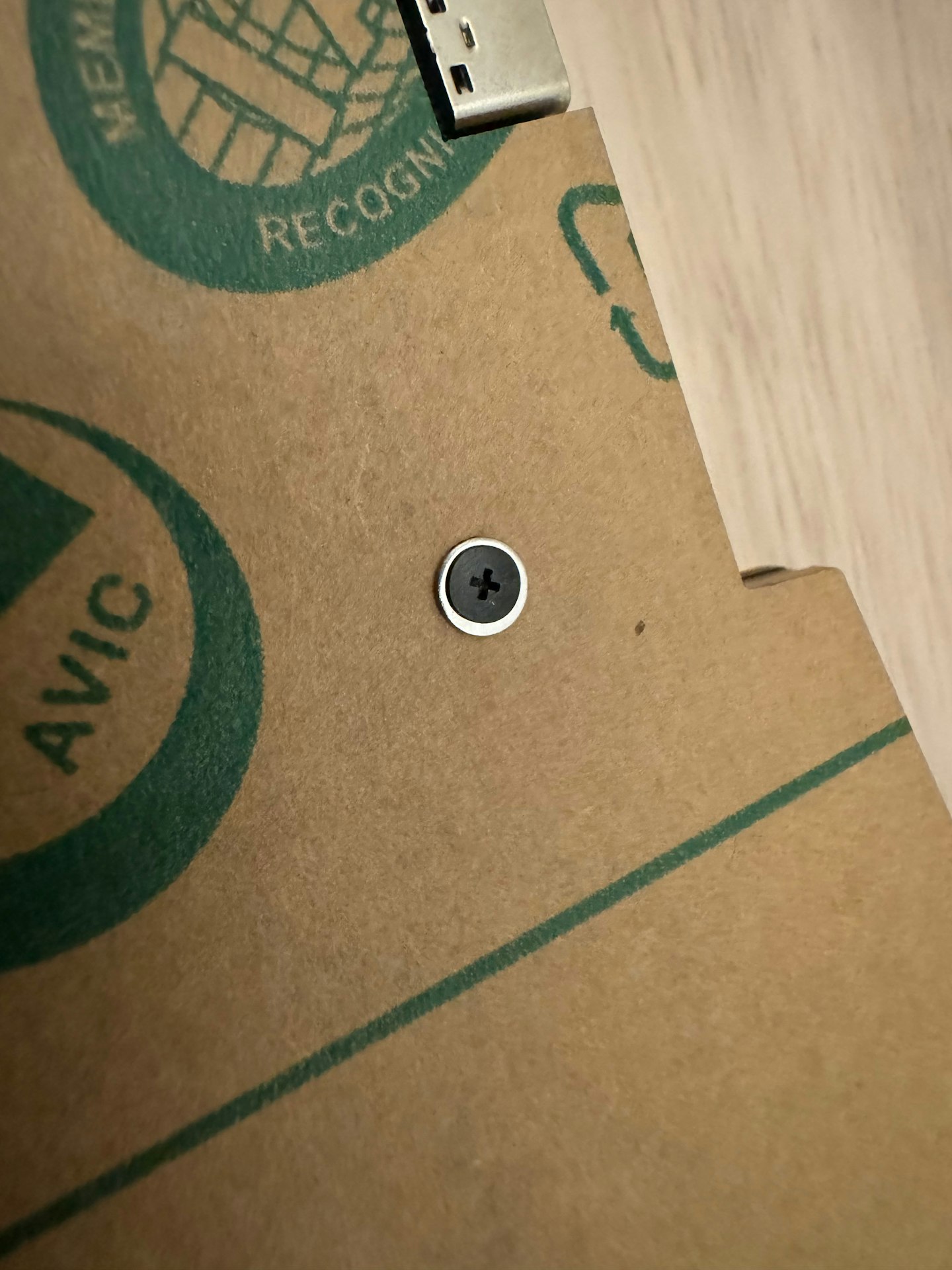

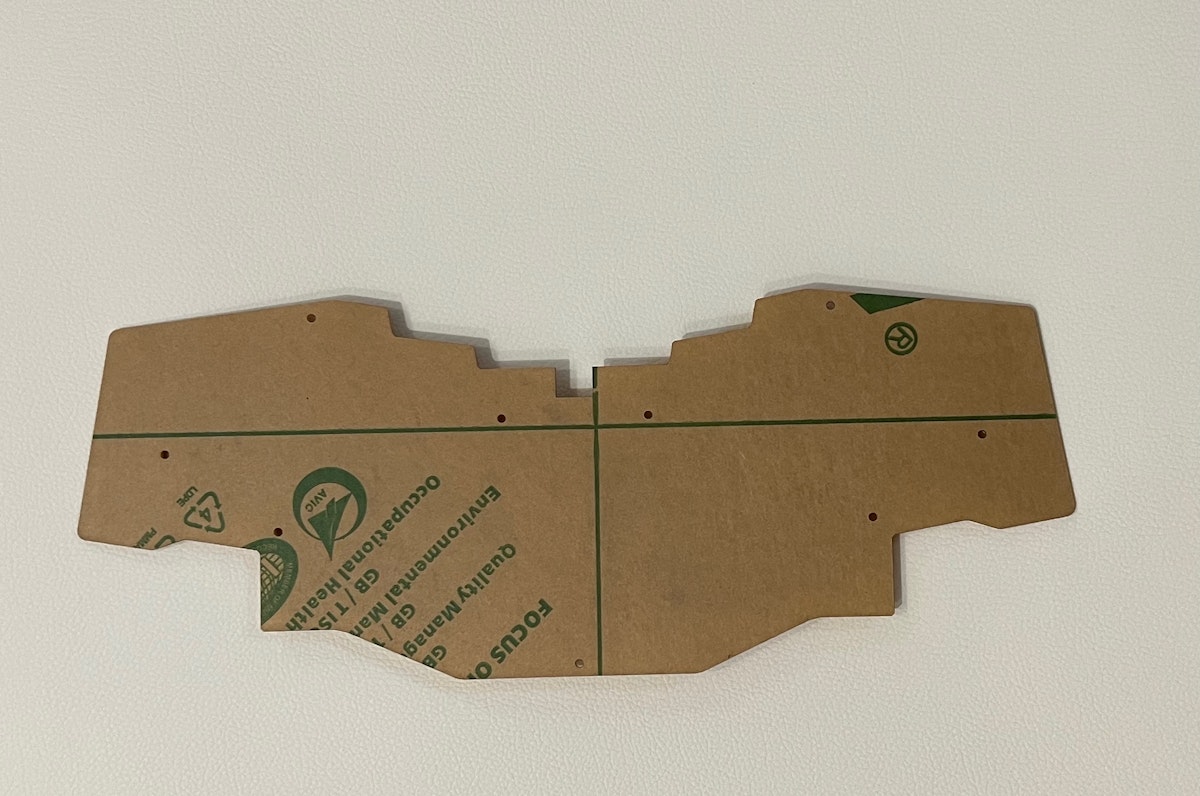

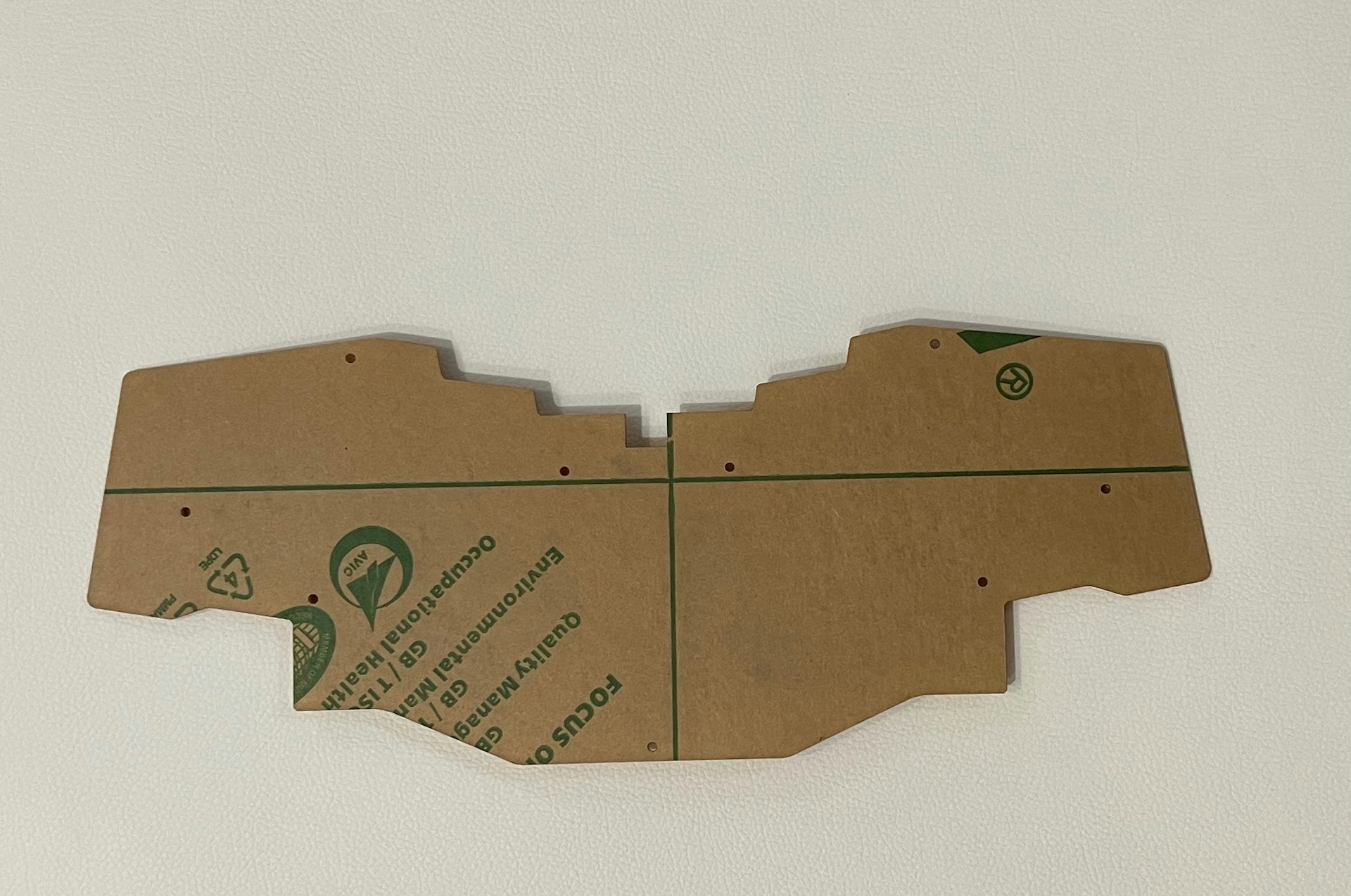

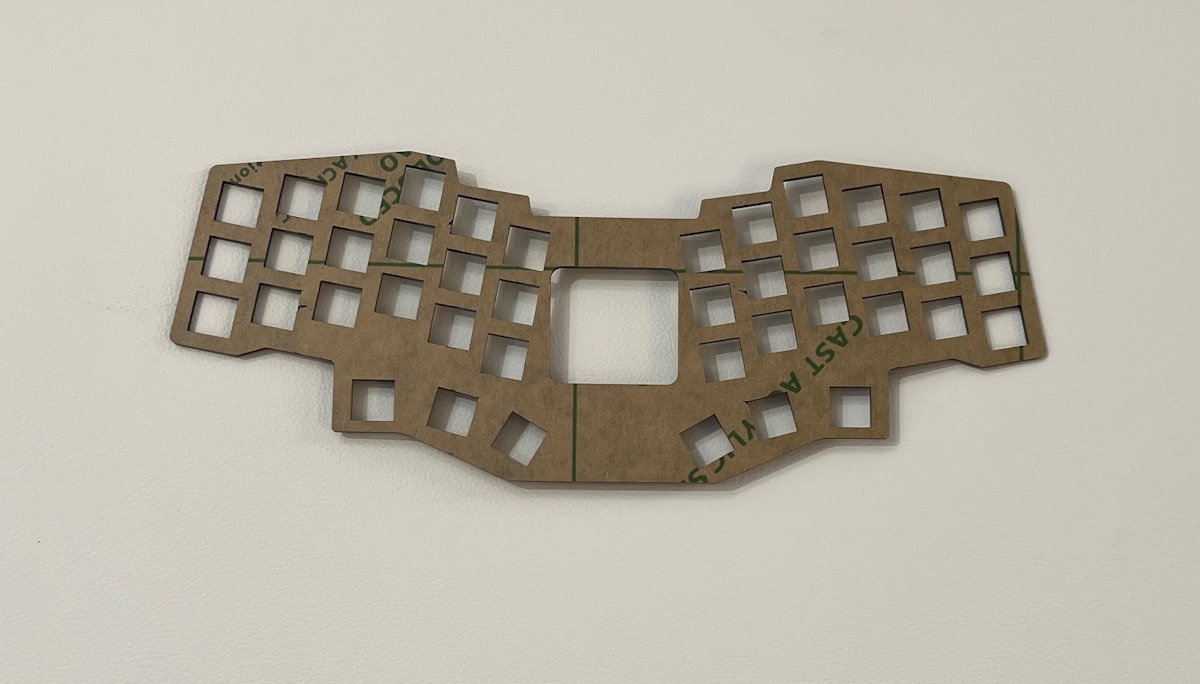

ボトムプレート1、ボトムプレート2のアクリルプレートの保護紙を取ってください。
爪、セロテープや粘着テープを使えば取れると思います。

アクリルプレートに埃や細かい汚れがついている場合

保護紙を剥がしたときにアクリルプレートに埃や細かい汚れがついている場合



メインプレート、ボトムプレート1、ボトムプレート2をスペーサー、ネジを使って固定します。
ワッシャーが同梱されている場合はボトムプレート2側にワッシャーを使ってください。
固定後、ゴム足も取り付けて下さい。

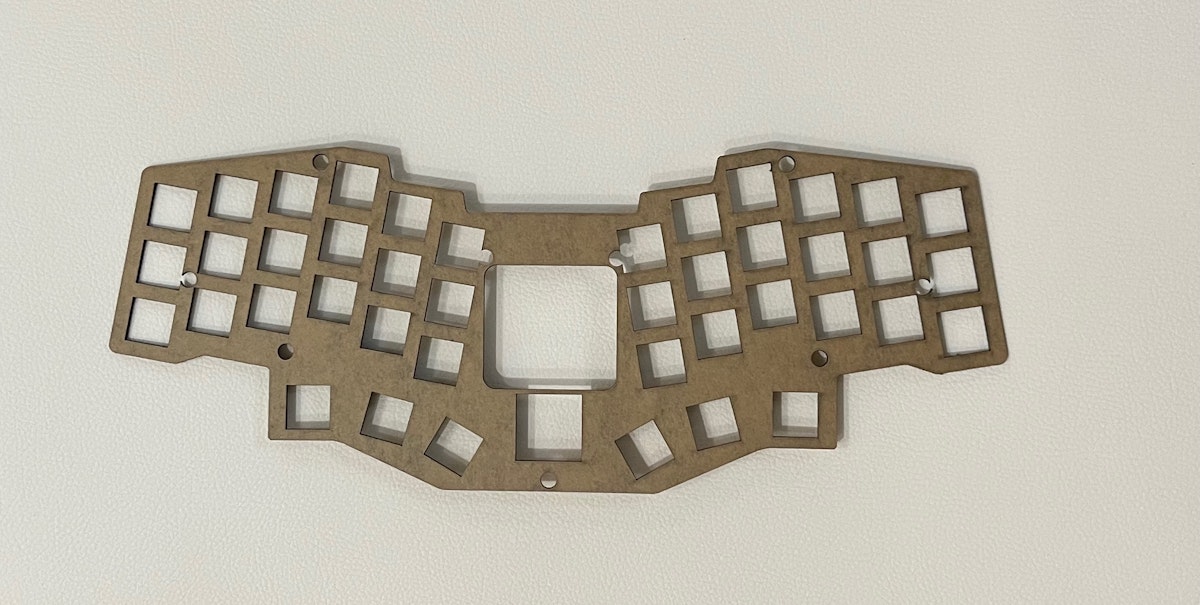

ミドルプレート

トッププレート

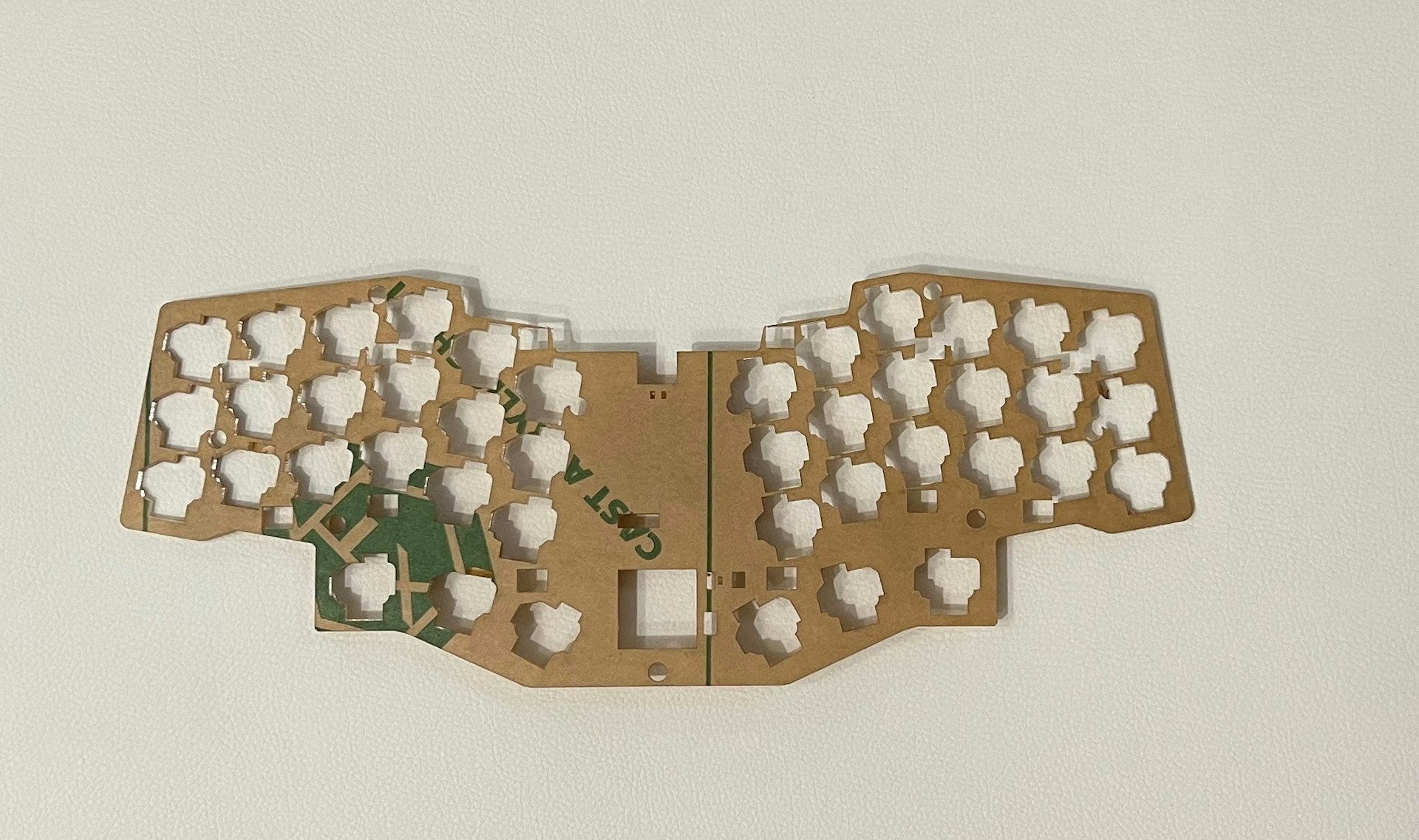

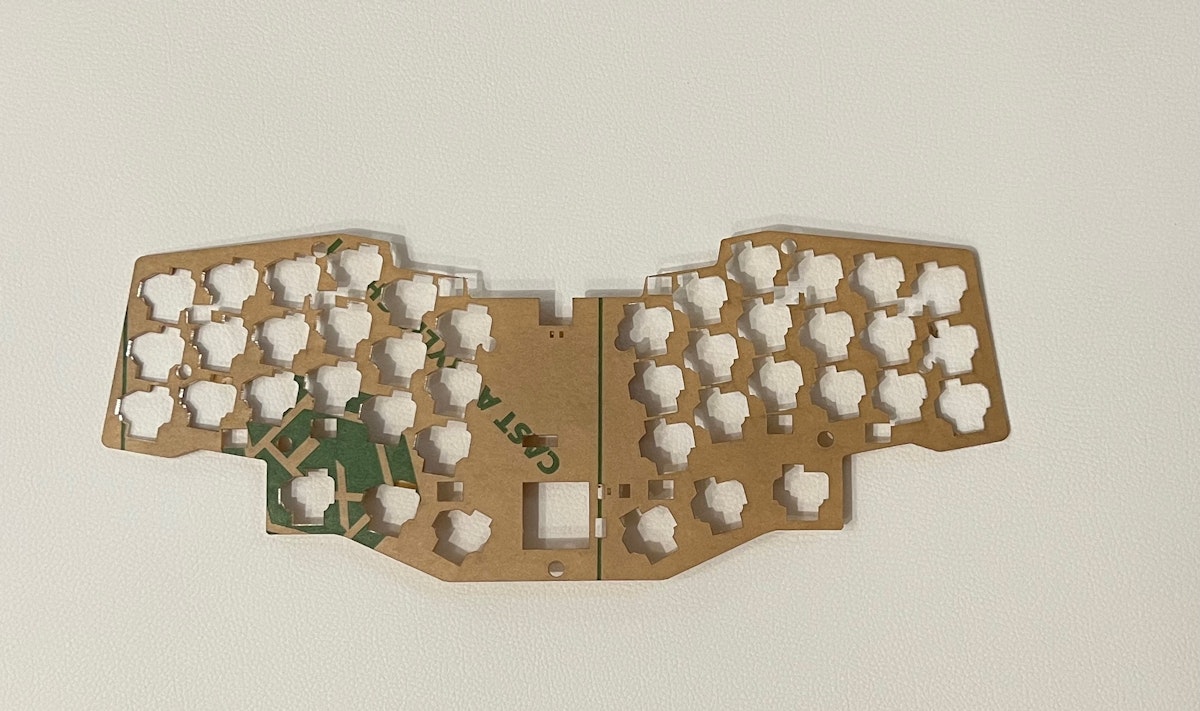

両面テープを貼る前に白い枠内に半田などのゴミがついていたら取り除いてください。
白い枠内に両面テープを貼り、保護紙を剥がしプレートを重ねます。

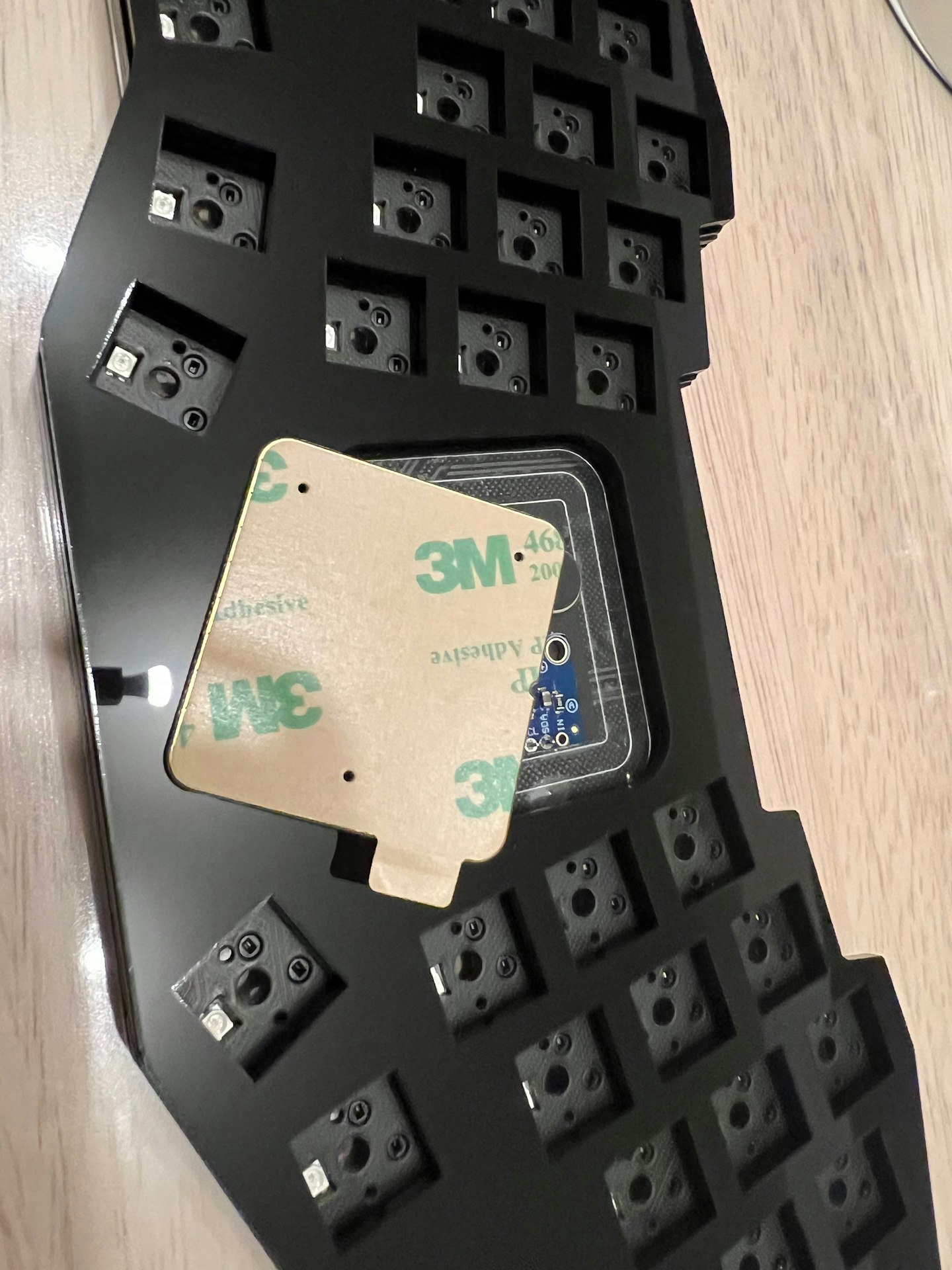

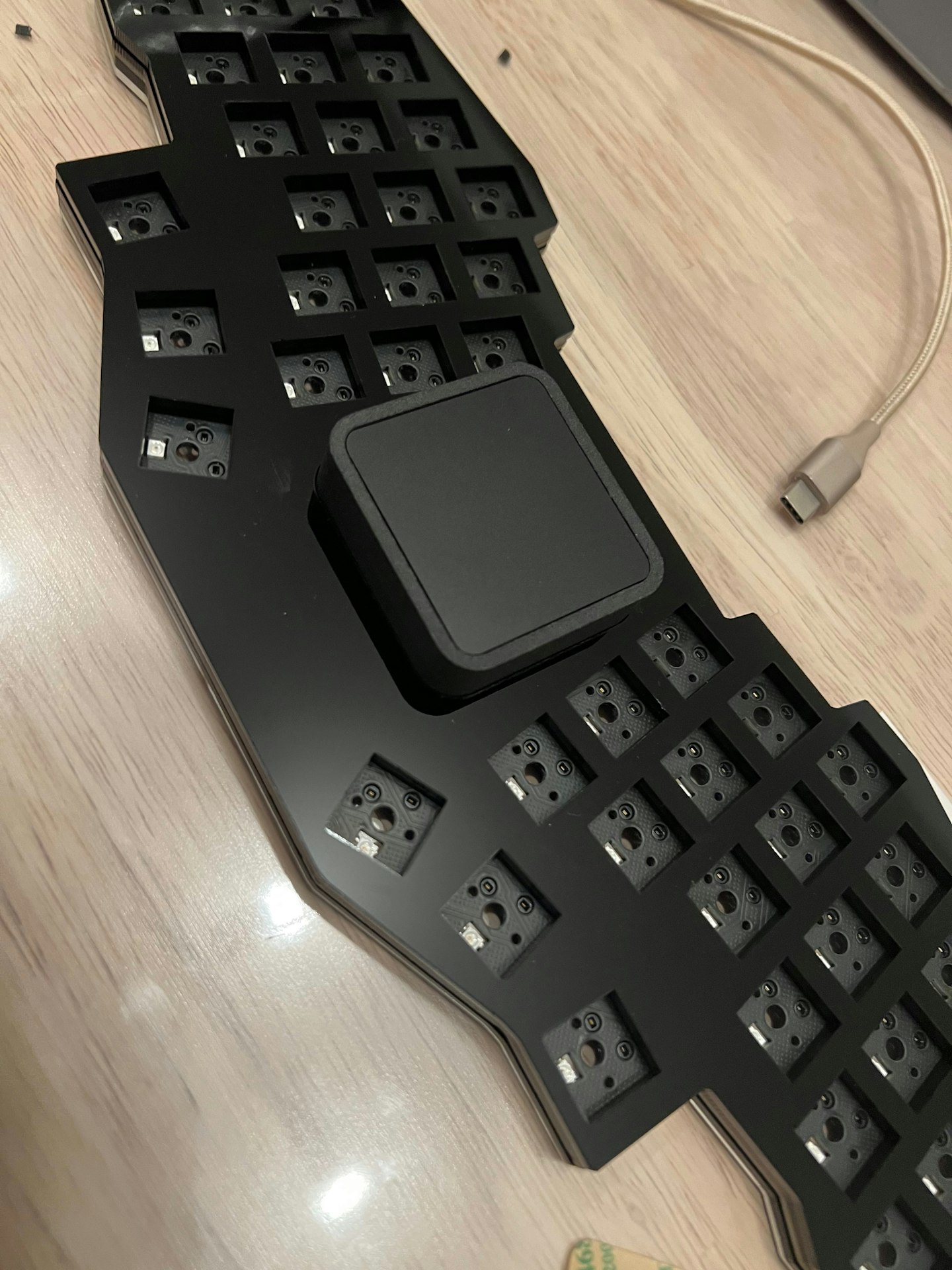

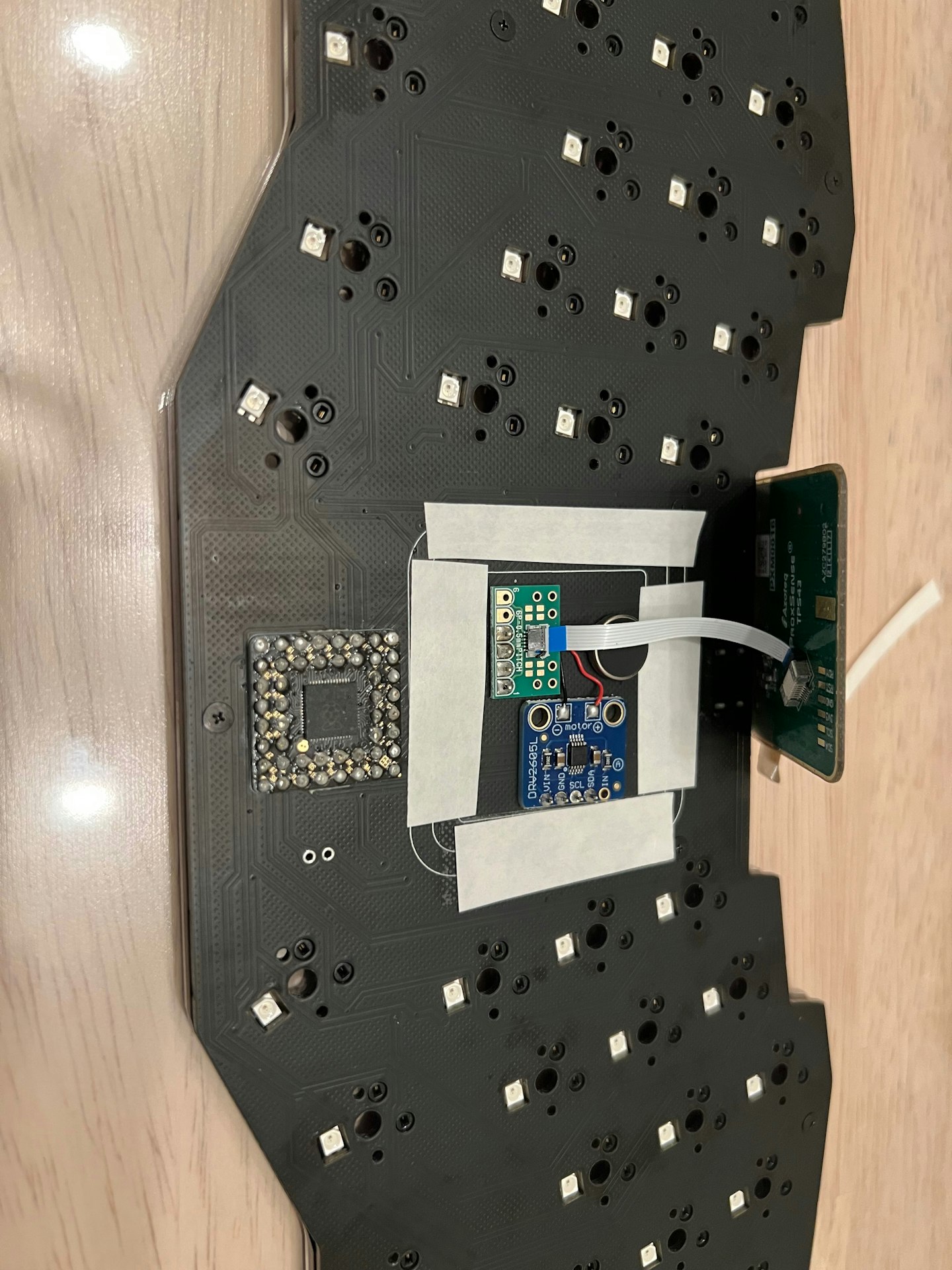

高さ調整ブロックにトラックパッドを潜らせて、高さ調整ブロックを固定します。
潜らせる前にトラックパッド固定用の両面テープを貼っておくといいかと思います。

トラックパッドの向きを確認したら固定します。


トラックパッドの付いている粘着が非常に強いので、将来的にトラックパッド用プレートの張り替えを考慮しておきたい場合は両面テープを上から貼ります。

トラックパッド用プレートの保護紙を剥がし重ねれば組み立て作業終了です。

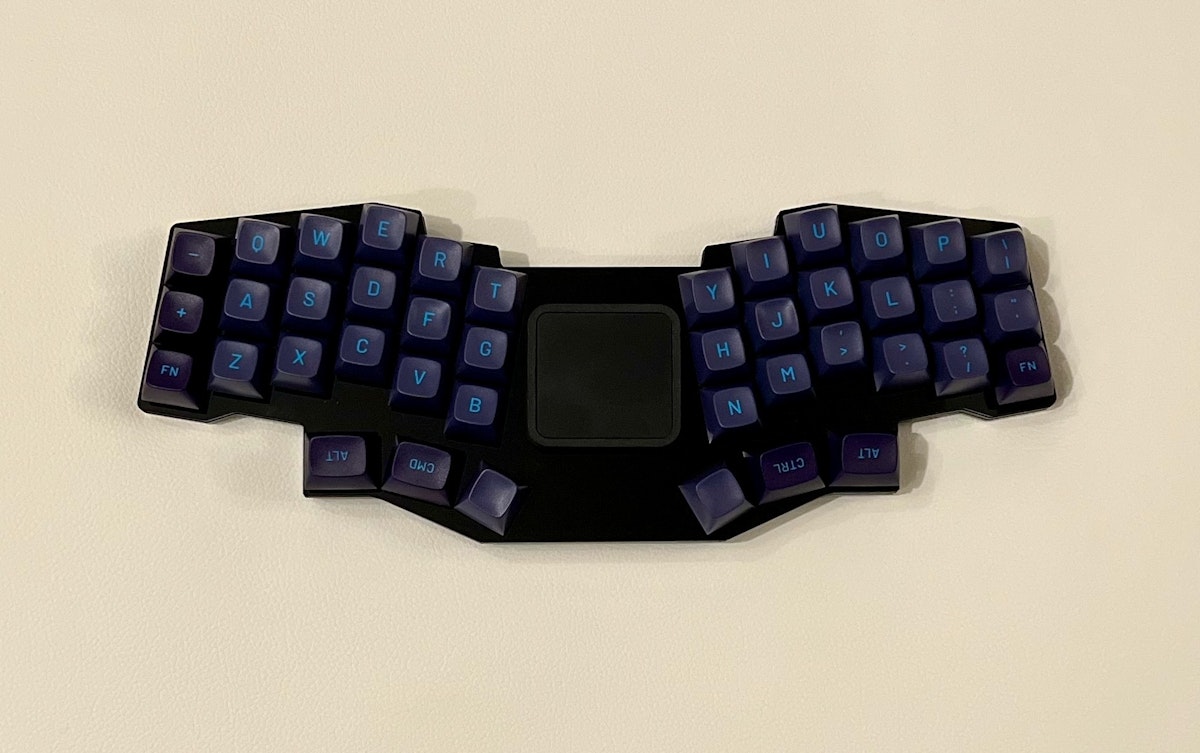

後はキースイッチ、キーキャップをつければ完成です！
キーボードを持ち出す時に高さ調整ブロックだけを持って、キーボードを持ち上げない様に注意してください。

GPK Utility

https://github.com/darakuneko/gpk-utility
トラックパッド、ポモドーロタイマーなどの設定が出来ます。
詳しい使い方はREADMEをお読みください。

キーマップの設定変更

このファームウェアはVialに対応しているので、GUIベースでキーマップや設定を変更できます。
Web版
https://vial.rocks/
アプリ版
https://get.vial.today/download/
Vialの詳しい使い方はこちらをご覧ください。

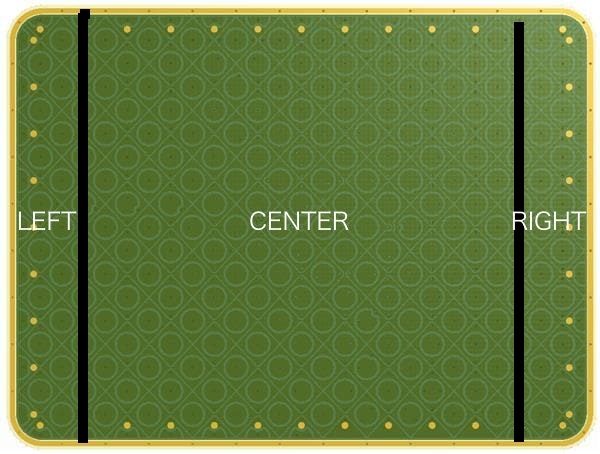

トラックパッド - １指タップ時の区分け

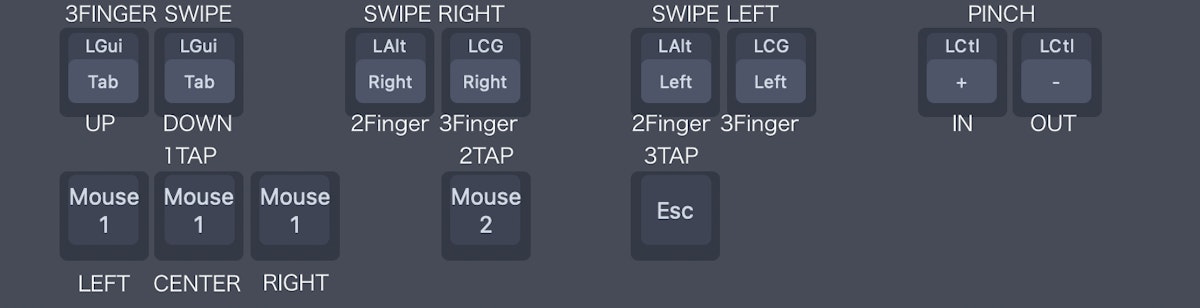

ジェスチャーキーの対応表


Mouse Speedの加速減速
一度押すとカーソルの移動速度が設定値のn倍、もう一度押すと設定値に戻る
Mouse Accel 2 - 2倍
Mouse Accel 4 - 4倍
Mouse Accel 1/2 - 1/2
Mouse Accel 1/4 - 1/4

Scroll Stepの増加減少
一度押すと移動行数が設定値のn倍、もう一度押すと設定値に戻る
Scroll Step 2 - 2倍
Scroll Step 4 - 4倍
Scroll Step 1/2 - 1/2
Scroll Step 1/4 - 1/4

使用例
カーソル移動
デフォルトでは素早く移動できるようにしておいて、細かい作業などをしたい時はMouse Accel 1/2 で遅くする。
スクロール
デフォルトでは移動行数少なくしておいて、読み飛ばしたいときなどはScroll Step 2 で早くする。

またスクロール方法は3種類あります
必要に応じて使わけると便利かと思います
https://x.com/daraku__neko/status/1895355340499362224

それでは良い自キーライフを！
