KBD Build Neko

キット内容ver1.3
トッププレート … 1枚
メインプレート … 1枚
細ピンヘッダ 1x48 … 1セット（分割されて入っています）
トッププレート用Poronシール … 20個

ver1.2
メインプレート … 1枚
RP2040-Core-A … 1個
細ピンヘッダ 1x25 … 1セット（分割されて入っています）

自身で用意して頂くパーツ

PGA2040 ... 1個(RP2040-Core-Aが同梱されている場合は不要)
Kailhスイッチ用PCBソケット … 40個
MX互換​スイッチ … 40個
MX互換​キーキャップ … 40個
キーサイズマップをご確認ください。
https://booth.pximg.net/3a4d6577-cfc5-4ca5-92b6-a2b233b974d5/i/4847636/9f5277a5-2971-4c34-a6c5-882b2c2d0132.png
スタビライザー 2U … 2個

LEDをつけたい方（なくても動きます）
SK6812MINI-E … 40個

必要な工具

はんだこて
はんだ
ニッパー
精密ピンセット（先曲がりタイプ)

LEDの取り付け

LED取り付け

ソケットの取り付け

ソケットの取り付け

PGA2040の取り付け

PGA2040の取り付け

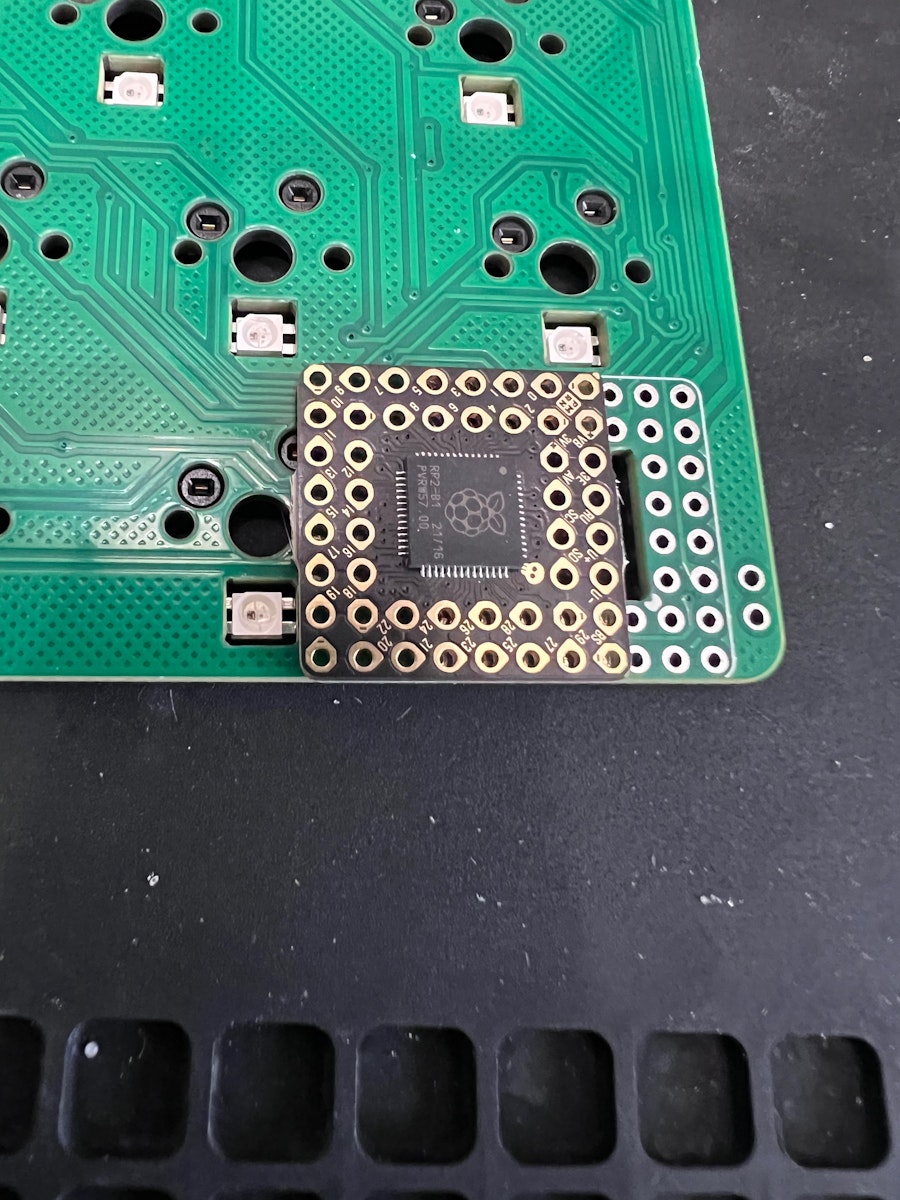

RP2040-Core-Aの取り付け

取り付け方はPGA2040と同じです。
PGA2040の取り付け

動作確認

PGA2040 動作確認

上記のページに従ってRPI-RP2を表示させます。
RP2040-Core-Aの場合はマイコンにあるBOOTボタンを押しながらPCと繋ぐとマスストレージモードになり、RPI-RP2と書かれた外部ディスクが現れます。

Trident40(PGA2040)
Trident40(RP2040-Core-A)

RPI-RP2にダウンロードしたファームウェアをコピーしてください。
ファームウェアを追加するとデバイスモードに切り替わりキーボードして動作します。

ソースから作りたい方はこちら

Trident40(PGA2040)
Trident40(RP2040-Core-A)

以降はキーボードからQK_BOOT(VialなどではRESET表示)ボタンを押すとマスストレージモードになります。

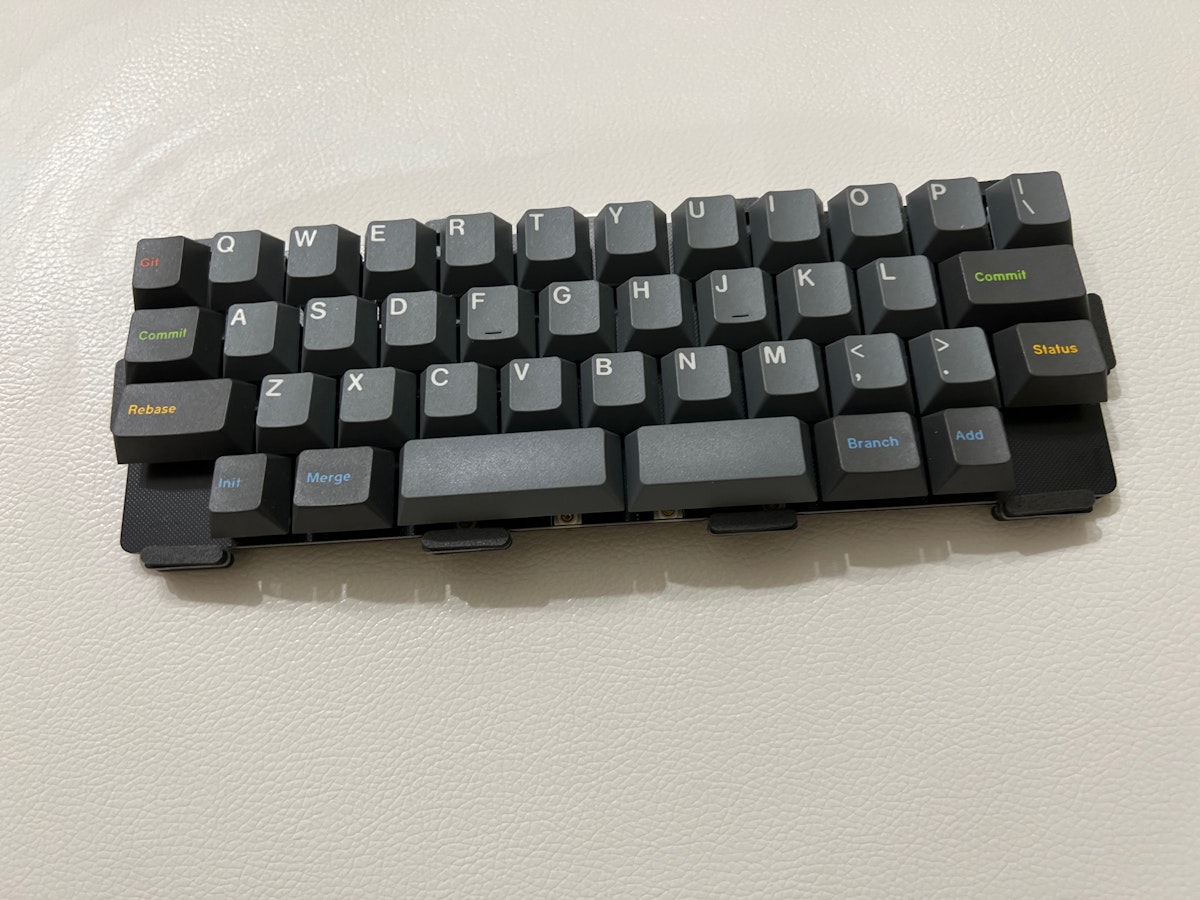

組み立て

トッププレートの耳たぶにPoronシールを裏表両面に貼り、キースイッチを取り付け、この状態でPCと繋ぎスイッチの動作確認してください。
その後、基板をケースに入れ、ねじ止めして組み立ててください。

キーマップ等キーボードの設定変更

このファームウェアはVialに対応しているので、GUIベースでキーマップや設定を変更できます。
Web版
https://vial.rocks/
アプリ版
https://get.vial.today/download/
Vialの詳しい使い方はこちらをご覧ください。

それでは良い自キーライフを！
